| Tischdurchmesser | 120 mm |
| Vertikale Gesamthöhe | 235 mm |
| Durchgangsbohrung | 30 mm |
| Breite der T-Nut | 10 mm |
| Breite des Nutensteins | 14 mm |
| Werkzeuggewicht vertikal max. | 20 kg |
| Werkzeuggewicht horizontal max. | 35 kg |
| Kippwinkel | -20 ~ 120 ° |
| Typ Servomotor drehen | Siemens 1FK7042 |
| Typ Servomotor kippen | Siemens 1FK7042 |
| Drehzahl drehen / kippen max. | 27,8 / 16,7 min¯¹ |

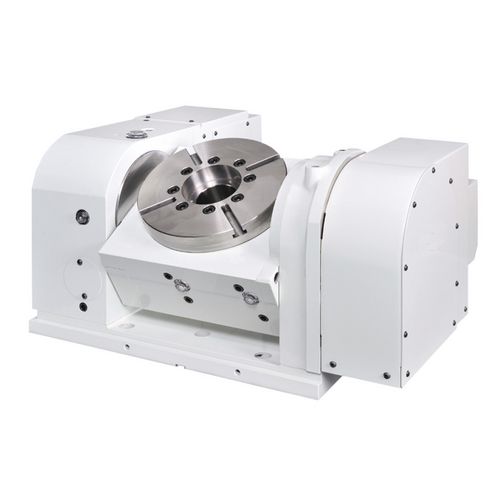

5-Achsen-Dreh-/Schwenktisch
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Variationen
| Allgemein | Fünfte Achse | Preis | ||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bezeichnung | Art.-Nr. | Möglicher Bearbeitungsdurchmesser (mm) | Höhe Kippzentrum (mm) | Gesamthöhe vertikal (mm) | Durchlassbohrung Durchmesser (mm) | T-Nutengrösse (mm) | Breite Nutenstein (mm) | Übersetzungsverhältnis drehen | Übersetzungsverhältnis kippen | Minimalste Schrittweite (°) | Drehzahl drehen (min¯¹) | Drehzahl kippen (min¯¹) | Teilgenauigkeit drehen | Teilgenauigkeit kippen | Max. Werkzeuggewicht vertikal (kg) | Max. Werkzeuggewicht horizontal (kg) | VPE | Tischdurchmesser | Vertikaltisch Spitzenhöhe | Vertikal Gesamthöhe | Durchlassbohrung | T-Nuten Größe | Breite Führungsblock | Servomotor rotierend | Servomotor kippend | Übersetzung rotierend | Übersetzung kippend | Minimalste Schrittweite | Geschwindigkeit max. rotierend | Geschwindigkeit max. kippend | Kippwinkel | Pneumatische Spannkraft (5 bar) | Hydraulische Spannkraft (20 bar) | Teilapparat Genauigkeit | Wiederholgenauigkeit | Pneumatische Widerstandskraft | Hydraulische Widerstandskraft | EUR zzgl. Ust. | EUR inkl. 19% Ust. | |
| für OPTImill F 210P | 351121510 | 120 | 150 | 235 | 30 H7 | 10 H7 | 14 H7 | 1:72 | 1:120 | 0,001 | max. 27,8 | max. 16,7 | 30 | 60 | 20 | 35 | 1 | Preis auf Anfrage | - | |||||||||||||||||||||
| für OPTImill F 310HSC/F410HSC | 3511290250 | 150 | 1:72 | 1:120 | 0,001 | 30 | 60 | 1 | 120 | 150 | 235 | 30 | 10 | 14 | Siemens 1FK7042 | Siemens 1FK7042 | 1:72 | 1:120 | 0.001 | 27.8 | 16.7 | -20 120 | 120 | 240 | 60 | 4 | 120 | 240 | Preis auf Anfrage | - | ||||||||||
Anzuzeigende Attribute auswählen
Allgemein
- Möglicher Bearbeitungsdurchmesser
- Höhe Kippzentrum
- Gesamthöhe vertikal
- Durchlassbohrung Durchmesser
- T-Nutengrösse
- Breite Nutenstein
- Übersetzungsverhältnis drehen
- Übersetzungsverhältnis kippen
- Minimalste Schrittweite
- Drehzahl drehen
- Drehzahl kippen
- Teilgenauigkeit drehen
- Teilgenauigkeit kippen
- Max. Werkzeuggewicht vertikal
- Max. Werkzeuggewicht horizontal
- VPE
Fünfte Achse
- Tischdurchmesser
- Vertikaltisch Spitzenhöhe
- Vertikal Gesamthöhe
- Durchlassbohrung
- T-Nuten Größe
- Breite Führungsblock
- Servomotor rotierend
- Servomotor kippend
- Übersetzung rotierend
- Übersetzung kippend
- Minimalste Schrittweite
- Geschwindigkeit max. rotierend
- Geschwindigkeit max. kippend
- Kippwinkel
- Pneumatische Spannkraft (5 bar)
- Hydraulische Spannkraft (20 bar)
- Teilapparat Genauigkeit
- Wiederholgenauigkeit
- Pneumatische Widerstandskraft
- Hydraulische Widerstandskraft
Preis
- zzgl. Ust.
- inkl. 19% Ust.
Produktdetails
- Möglicher Bearbeitungs-Ø wahlweise 120 mm oder 200 mm
- Zentrumshöhe Tisch vertikal 150 bzw. 355 mm
- Vertikale Gesamthöhe 235 bzw. 360 mm
- Durchmesser Durchgangsbohrung 30H7mm bzw. 35H7mm
- Breite des Nutensteins 14H7mm
| Abmessungen und Gewichte | |
|---|---|
| Gewicht ca. | 105 kg |
Megeneinheit: Stück
