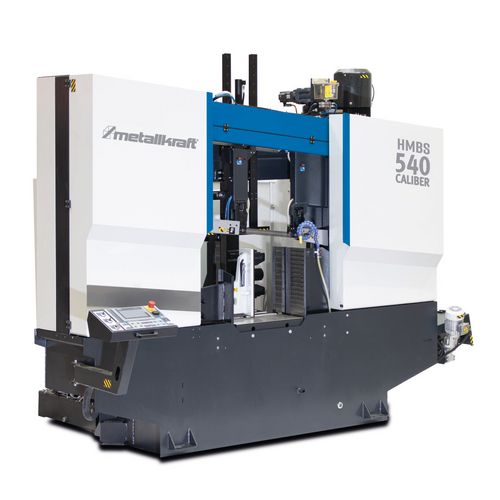

HMBS 540 CNC X CALIBER

Vollautomatische Bandsäge mit Siemens Steuerung

64.150,00 EUR zzgl. Ust. / Stück
76.338,50 EUR inkl. 19% Ust. / Stück

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Safety and warning notices

Art.-Nr. 3693215

Haben Sie Interesse an diesem Produkt?

Anfrage stellen

Händler finden

Produktdetails

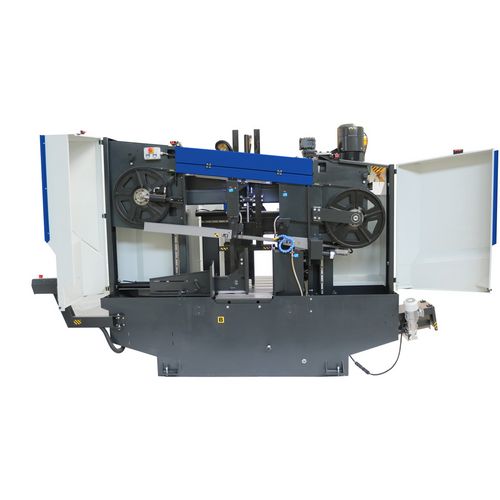

Zwei-Säulen geführte Bandsäge für das Sägen von Stangenvollmaterial und Stangenprofilen

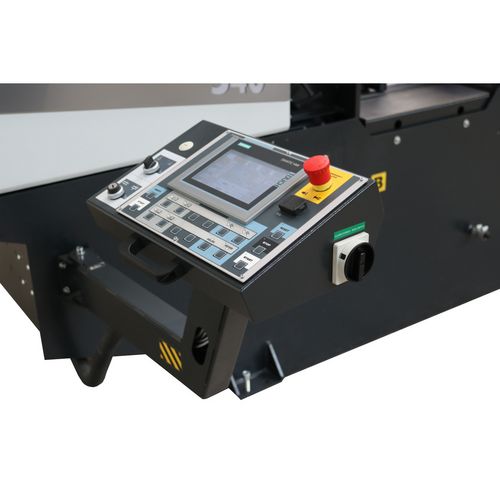

Siemens S7-1500 Steuerung mit großem Funktionsumfang und Bedienung über 7" großem Touchdisplay
Serienmäßig mit 700 mm Materialvorschub
Schnittbewegung erfolgt über Umlaufspindel und Servomotor
Mit ARP (automatische Schnittvorschubregelung) -> Automatischer Sägebandvorschub in Abhängigkeit des Materialwiderstands. Vorschubgeschwindigkeit wird ständig an die aktuelle Schnittbelastung angepasst. ARP ermöglicht kürzere Arbeitsprozesse und gleichzeitig höhere Standzeiten der Sägebänder.
Robuster Maschinenkörper und möglichst kleine Abstände zwischen Sägeband, Maschinenführung und Werkstück minimieren Vibrationen für höchste Säge-Performance
Stufenlose Schnittgeschwindigkeit von 15 – 150 m/min
Sägebandantrieb erfolgt über Kegelradgetriebe, Asynchronmotor und Frequenzumrichter

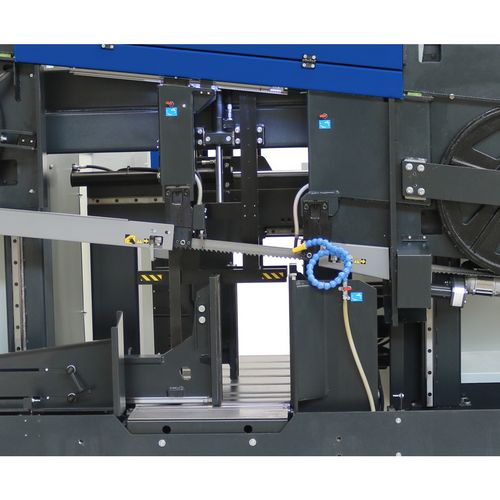

Spannung des Materials vor und hinter dem Schnitt durch zweigeteilten Spannstock
Druckeinstellung der hydraulischen Schraubstockspannung über Steuerventil mit Manometer
Sägebandneigung von 7° und hydraulische Sägebandspannung erhöhen die Standzeit des Sägeblattes
vordere Bandführung bewegt sich automatisch parallel zur beweglichen Spannstockbacke

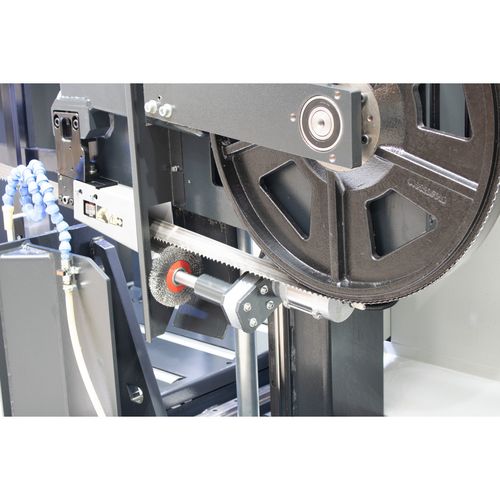

elektrisch angetriebene Späneräumbürste
Emulsionskühlung mit Flüssigkeitsaufteilung in die Sägebandführungen und direkt in den Schnittkanal
Mit automatischem Materialvorschub: frequenzgeregelter Vorschub erfolgt über Umlaufspindel und Servomotor; Optischer Sensor erkennt wenn kein Material mehr eingelegt ist und pausiert den Materialvorschub
Serienmäßig mit Späneförderer und Spänebehälter
Stärkerer Motor optional erhältlich

Datenblätter
Safety and warning notices

Abmessungen und Gewichte
Höhe Arbeitstisch	800 mm
Länge ca.	4300 mm
Breite/Tiefe ca.	2030 mm
Höhe ca.	2550 mm
Gewicht ca.	3790 kg

Elektrische Daten
Leistung Antriebsmotor	5,5 kW
Motorleistung Hydraulikpumpe	0,75 kW
Motorleistung Kühlmittelpumpe	0,12 kW
Anschlussspannung	400 V
Netzfrequenz	50 Hz

Maschinendaten
Sägebandgeschwindigkeit(en)	15 - 150 m/min
Geschwindigkeitsstufen	Stufenlos
Sägebandlänge	6200 mm
Sägebandbreite	41 mm
Sägebanddicke	1,3 mm
Schnittwinkel	7 °

Materialvorschub
Geschwindigkeit	6 m/min
Materialvorschub max. bei 1 x Vorschub	750 mm
Materialvorschub max.	19999 mm
Materialvorschub min.	3 mm
Abschnittlänge min.	15 mm
Materialdurchmesser min.	10 mm
Min. Restwerkstücklänge	40 mm
Min. Restwerkstücklänge Automatik	200 mm

Schnittbereiche
0° rund (Vollmaterial)	550 mm
0° rechteck liegend (Hohlprofil)	550 x 500 mm
0° Bündel (Rohr)	550 x 460 mm

VPE

Megeneinheit: Stück
Verpackungseinheit: 1

Steuerung	Siemens S 7-1500 mit 7" Touchscreen
Kühlmittelpumpe	✔
Bandspannungsüberwachung	Hydraulische Sägebandspannung
Bandvorschubüberwachung	ARP
Sägevorschub	hydraulisch
Sägerückhub	hydraulisch
Bedienpult	schwenkbar
Späneräumbürste	elektrisch angetrieben
Schraubstock	zweigeteilt vor und hinter dem Schnitt / hydraulische Druckeinstellung
Beleuchtung des Arbeitsbereichs	LED
Späneförderer	✔
Spänebehälter	✔
Zufuhrrollenbahn	700 mm
