| Max. Verfahrweg X-Achse | 2540 mm |
| Max. Verfahrweg Y-Achse | 12500 mm |
| Max. Verfahrgeschwindigkeit | 200 m/min |
| Positionsgenauigkeit | ± 0,03 mm/m |
| Max. Traglast Maschinentisch | 9500 kg |
| Beschleunigung | 2,8 G |
| VPE | 1 |

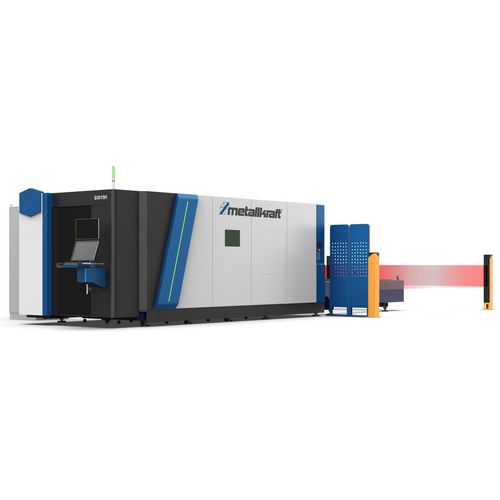

Laserschneidanlage
GH 12025 20kW
mit automatischem Wechseltisch
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 4650185
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Robuste Schweißkonstruktion für maximale Stabilität und hochwertige Schnittqualität und Präzision
- Mit 4G Beschleunigung für einen höheren Output
- Formate 3015, 4020, 6025, 8025 und 12025 mit Laserleistungen von 3 bis 30kW
- Automatischer Doppel-Wechseltisch ermöglicht hohe Auslastungen der Maschine. Während eine Blechtafel geschnitten wird, kann der Bediener den zweiten Tisch leeren und neu bestücken

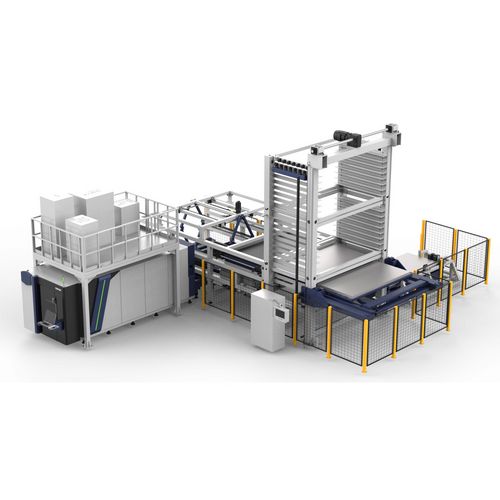

- Automatisches Be- und Entladen optional möglich
- Die zwei Tische befinden sich auf zwei unterschiedlichen, voneinander entkoppelten Ebenen
- Auf dem niedrigeren Tisch können bis zu 200mm hohe Bauteile wie Kästen, Vierkant- und Quadratrohre geschnitten werden

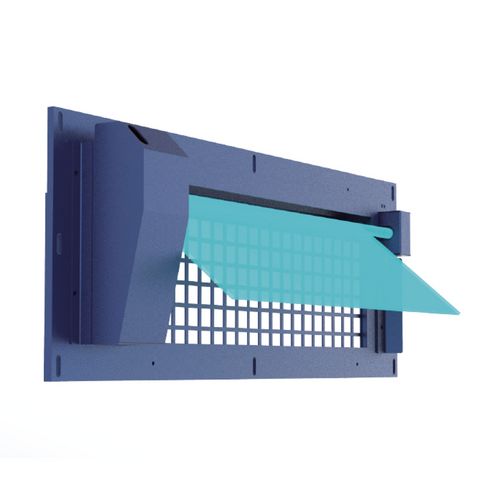

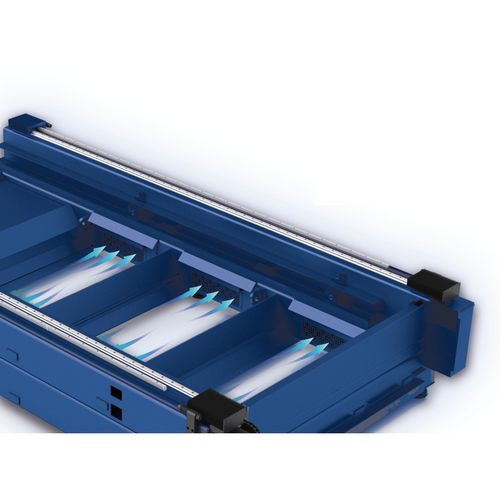

- Effektive Schneidrauchabsaugung, durch gesteuerte Klappen wir die Saugleistung auf den aktuellen Arbeitsbereich konzentriert
- Raycus Laserquelle mit Autofokus-Laserkopf von HSG
- Laserkopf mit höherer Fokussiergeschwindigkeit als vergleichbare Einheiten, dadurch höhere Einstechgeschwindigkeiten bei großen Materialstärken
- Hauptlinse durch einfach austauschbare Doppelschutzlinse geschützt
- Effiziente Wasserkühlung des Laserkopfs
- Stromstabilisator zur Kompensation von Spannungsschwankungen und dadurch Gewährleistung gleichbleibender Schnittqualität
- Bediener hat durch mehrere Kameras jederzeit den Arbeitsbereich im Blick

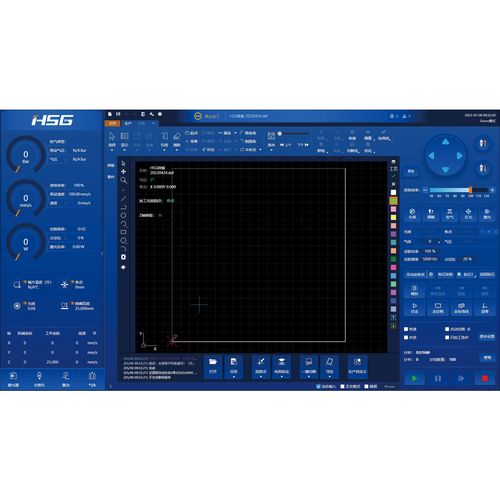

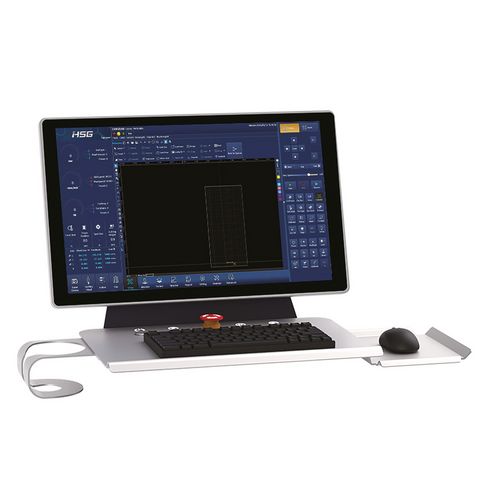

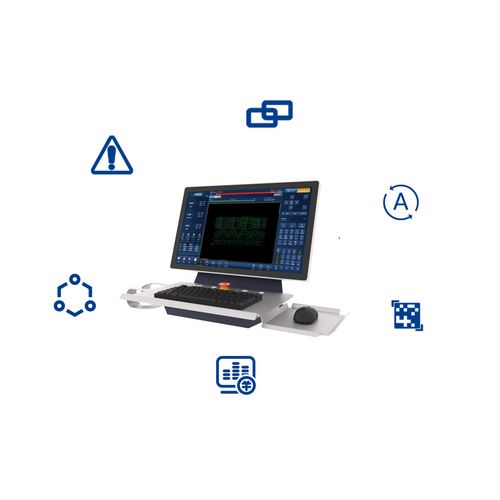

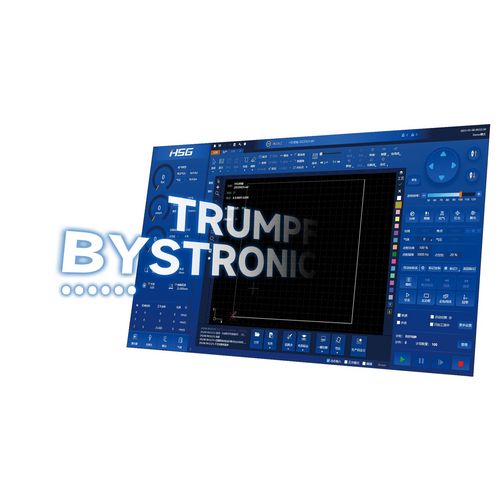

Sehr einfache Handhabung der Maschine und der bedienerfreundlichen Software - Steuerungssoftware mit vielen Vorlagen zur Programmierung einfacher Bauteile
- Materiallagerverwaltung
- Durchdachte Nesting-Software mit vielen Optimierungsmöglichkeiten
| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 29375 mm |
| Breite/Tiefe ca. | 4150 mm |
| Höhe ca. | 2480 mm |
| Gewicht ca. | 31500 kg |
| Elektrische Daten | |
|---|---|
| Laserleistung | 20 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Schnittleistung | |
|---|---|
| Materialstärke max. Baustahl | 60 mm |
| Materialstärke max. Edelstahl | 60 mm |
| Materialstärke max. Aluminium | 50 mm |
| Materialstärke max. Messing | 20 mm |
| Erläuterung Materialstärke max. | Angaben der maximalen Materialstärke in Abhängigkeit vom verwendeten Schneidgas (Stickstoff, Sauerstoff, Luft) |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Kühlgerät
- Stabilisator
- Schutzvorrichtung / Lichtschranken
