| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 1525 mm |
| Breite/Tiefe ca. | 705 mm |
| Höhe ca. | 575 mm |
| Gewicht ca. | 243 kg |

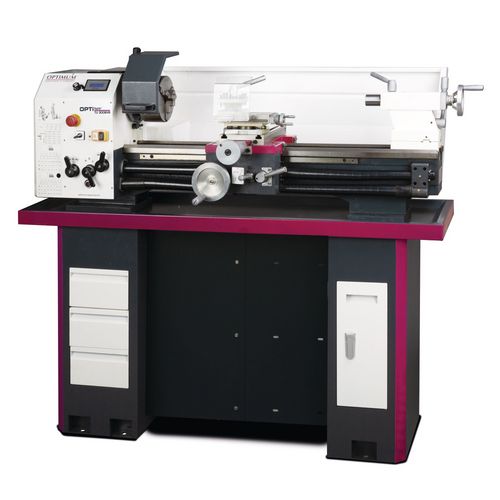

Abb.: Maschine mit optionalem Unterbau MST1 (3440409)

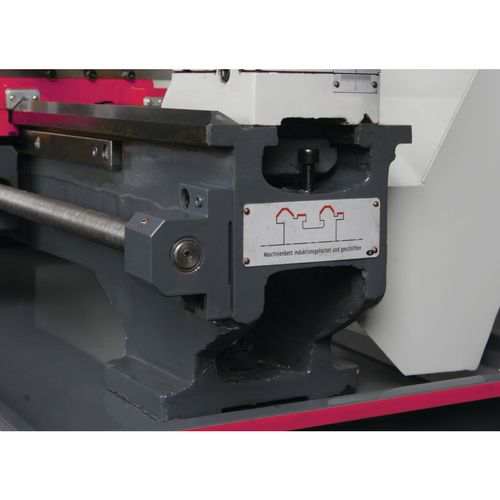

- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen

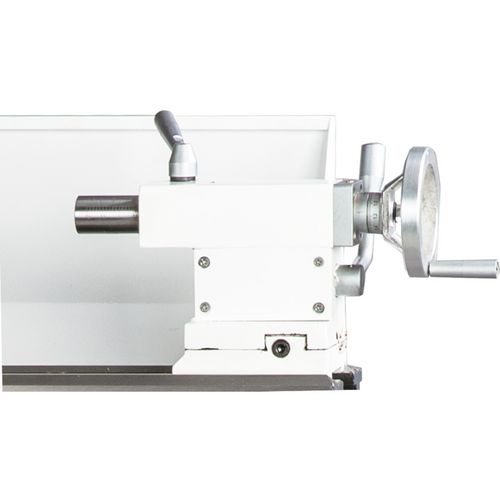

- zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung des mittels Klemmhebel
- Vorbereitet für die Messsystem-Montage der X-, Z- und Z0-Achse
- elektronisch regelbare 4-stufige Spindeldrehzahl 50 - 2.400 min-1
Drehzahlwechsel leicht einstellbar über Potentiometer
Leit- und Zugspindel-Drehmaschine
OPTIturn TU 3008VB
mit Längs- und Planvorschub und elektronisch regelbarer Drehzahl.
3.855,00
EUR zzgl. Ust. / Stück
4.587,45 EUR inkl. 19% Ust. / Stück
4.587,45 EUR inkl. 19% Ust. / Stück
Aktionspreis *
3.659,00 EUR zzgl. Ust. / Stück4.354,21 EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 28.02.2025 in Deutschland.
Art.-Nr. 3427206
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Präzise Verarbeitung
- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen

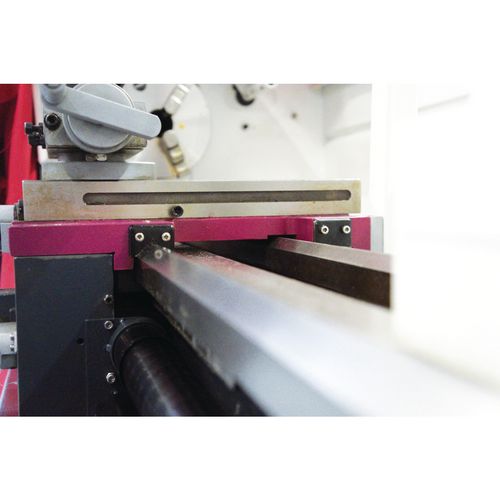

- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert
- Kegelrollenlager in P5 Qualität
- Gehärtete Spindelnase
- Große Spindelbohrung Ø 38 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Leit- und Zugspindel in zwei Sinterlagern gelagert
- Automatische Längs- / Planvorschübe
- Leitspindel- und Zugspindelabdeckung
- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Wechselräder-Satz im Standardlieferumfang zum Gewindeschneiden
- Not-Halt-Schlagschalter
- Drehzahlwechsel leicht einstellbar über Potentiometer
- Digitale Drehzahlanzeige
- EMV-Filterklasse C1
| Arbeitsbereiche | |
|---|---|
| Spitzenhöhe | 158 mm |
| Spitzenweite | 800 mm |
| Umlaufdurchmesser über Maschinenbett | 310 mm |
| Umlaufdurchmesser über Planschlitten | 190 mm |
| Bettbreite | 180 mm |
| Drehzahlbereich | |
|---|---|
| Anzahl der Drehzahlbereiche | 2 |
| Drehzahlbereich | 75 – 2500 min¯¹ |
| Steuerung der Drehzahlregelung | elektronisch regelbar |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 1,5 kW |
| Anschlussspannung | 230 V |
| Netzfrequenz | 50 Hz |
| Reitstock | |
|---|---|
| Aufnahme | MK 3 |
| Pinolenhub | 70 mm |
| Pinolendurchmesser | 38 mm |
| Spindel | |
|---|---|
| Spindelaufnahme | Camlock DIN ISO 702-2 Nr. 4 |
| Spindelbohrung/Stangendurchlass Durchmesser | 38 mm |
| Stahlhalter Aufnahmehöhe max. | 18 mm |
| Spindelkonus | MK 5 |
| Steigungen | |
|---|---|
| Steigung Metrisch | 0,2 – 3,5 mm/U |
| Anzahl der Steigungen Metrisch | 18 |
| Steigung Zoll | 56 – 8 Gg/1" |
| Anzahl der Steigungen Zoll | 21 |
| Verfahrweg | |
|---|---|
| Verfahrweg Oberschlitten | 65 mm |
| Verfahrweg Planschlitten | 150 mm |
| Verfahrweg Bettschlitten | 600 mm |
| Vorschub | |
|---|---|
| Vorschubbereich längs | 0,085 – 0,832 mm/U |
| Anzahl der Vorschübe längs | 9 |
| Vorschubbereich plan | 0,01 – 0,1 mm/U |
| Anzahl der Vorschübe plan | 9 |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Dreibacken-Drehfutter Ø 160 mm, zentrisch spannend
- Feste Zentrierspitze MK 3 und MK 5
- Vierfach-Stahlhalter 25 mm
- Spritzwand
- Spänewanne
- Wechselzahnräder-Satz
- Bedienwerkzeug
