| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 1370 mm |
| Breite/Tiefe ca. | 660 mm |
| Höhe ca. | 440 mm |
| Gewicht ca. | 188 kg |

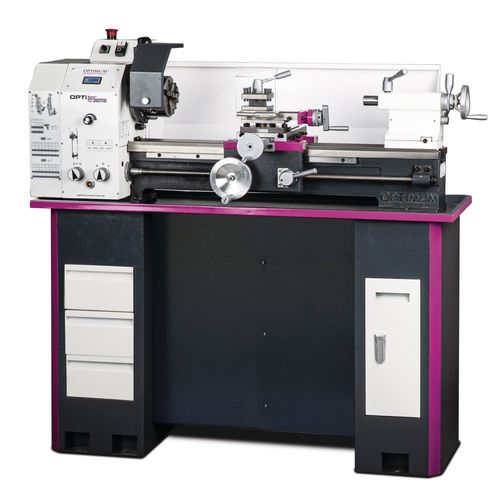

Abb.: Maschine mit optionalem Unterbau MST1 (3440409)

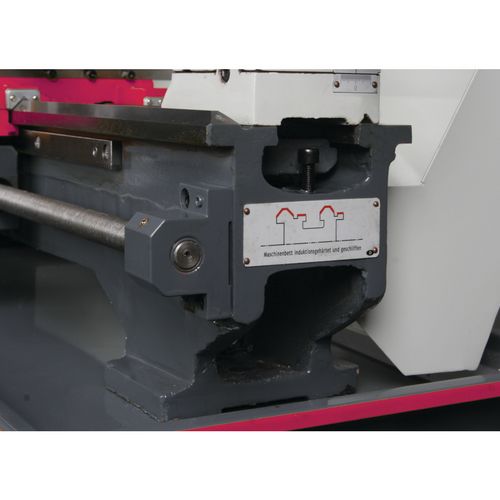

- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- zum Kegeldrehen ± 5 mm verstellbar

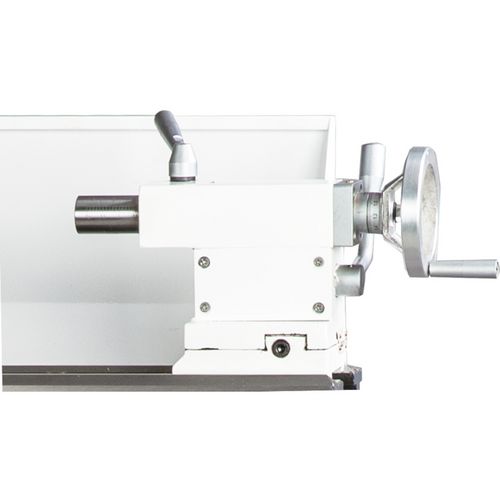

- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung des mittels Klemmhebel

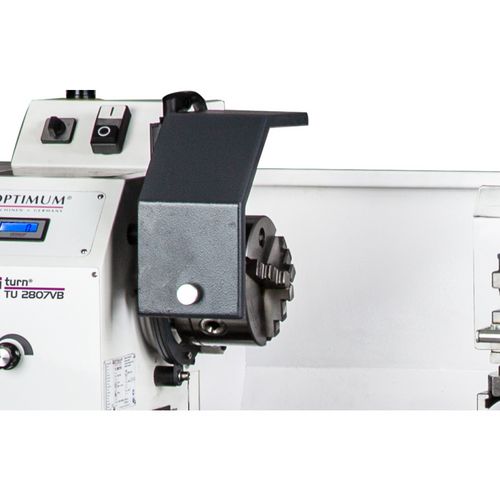

- Drehfutterschutz mit Positionsschalter
- Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend im Standardlieferumfang
- elektronisch regelbare 2-stufige Spindeldrehzahl 150 - 2.500 min-1
Drehzahlwechsel leicht einstellbar über Potentiometer
- elektronisch regelbare 2-stufige Spindeldrehzahl 150 - 2.500 min-1

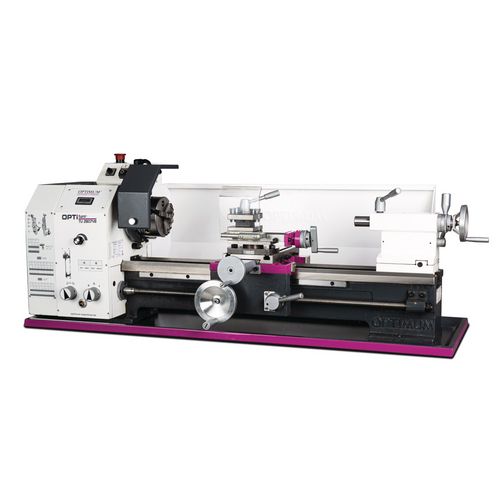

Leitspindeldrehmaschine
OPTIturn 2807VB
mit Vorschubgetriebe und elektronisch regelbarer Drehzahl für den anspruchsvollen Anwender
2.869,00
EUR zzgl. Ust. / Stück
3.414,11 EUR inkl. 19% Ust. / Stück
3.414,11 EUR inkl. 19% Ust. / Stück
Aktionspreis *
2.699,00 EUR zzgl. Ust. / Stück3.211,81 EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 28.02.2025 in Deutschland.
Art.-Nr. 3427010
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Präzise Verarbeitung
- Leistungsstarker, wartungsfreier Motor
- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
- Automatischer Längs- / Leitspindelantrieb
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
- Kegelrollenlager in P5 Qualität
- Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
- Rollgewalzte Trapezspindeln
- Spanschutz am Oberschlitten
- Oberschlitten auf Planschlitten verschiebbar
- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Leitspindel in zwei Sinterlagern gelagert
- Wechselzahnräder-Satz in Standardlieferumfang zum Gewindeschneiden
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Drucklager
- Dreibacken-Drehfutter im Standardlieferumfang
- Not-Halt-Schlagschalter
- Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann
- Drehzahlwechsel leicht einstellbar über Potentiometer

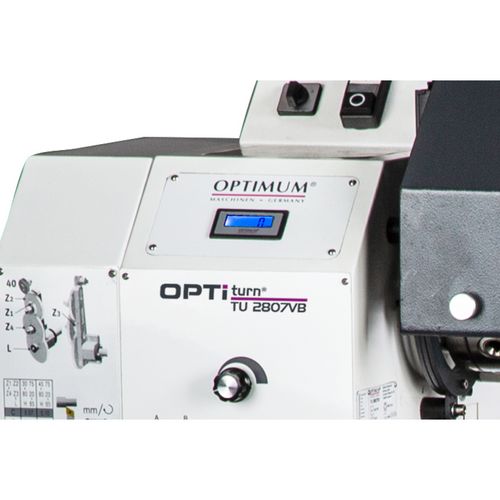

- Digitale Drehzahlanzeige
- EMV-Filterklasse C1
| Arbeitsbereiche | |
|---|---|
| Spitzenhöhe | 140 mm |
| Spitzenweite | 700 mm |
| Umlaufdurchmesser über Maschinenbett | 266 mm |
| Umlaufdurchmesser über Planschlitten | 170 mm |
| Bettbreite | 180 mm |
| Drehzahlbereich | |
|---|---|
| Anzahl der Drehzahlbereiche | 2 |
| Drehzahlbereich | 150 – 2500 min¯¹ |
| Steuerung der Drehzahlregelung | elektronisch regelbar |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 1,1 kW |
| Anschlussspannung | 230 V |
| Netzfrequenz | 50 Hz |
| Reitstock | |
|---|---|
| Aufnahme | MK 2 |
| Pinolenhub | 85 mm |
| Pinolendurchmesser | 30 mm |
| Spindel | |
|---|---|
| Spindelaufnahme | Kurzkegel |
| Spindelbohrung/Stangendurchlass Durchmesser | 26 mm |
| Stahlhalter Aufnahmehöhe max. | 12 mm |
| Spindelkonus | MK 4 |
| Steigungen | |
|---|---|
| Steigung Metrisch | 0,2 – 3,5 mm/U |
| Anzahl der Steigungen Metrisch | 18 |
| Steigung Zoll | 56 – 8 Gg/1" |
| Anzahl der Steigungen Zoll | 21 |
| Verfahrweg | |
|---|---|
| Verfahrweg Oberschlitten | 60 mm |
| Verfahrweg Planschlitten | 160 mm |
| Verfahrweg Bettschlitten | 580 mm |
| Vorschub | |
|---|---|
| Vorschubbereich längs | 0,07 – 0,4 mm/U |
| Anzahl der Vorschübe längs | 6 |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend
- Feste Zentrierspitze MK 2 und MK 4
- Vierfach-Stahlhalter 12 mm
- HSS Drehmeißel
- Spritzwand
- Spänewanne
- Wechselzahnräder-Satz
- Bedienwerkzeug
