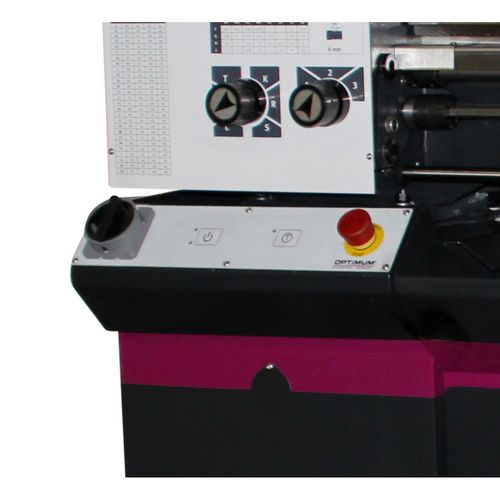

Bedienerfreundliche Folientastatur
- Abschließbarer Hauptschalter
- Steuerung Ein
- Direktlauf Spindel
- Not Aus Schlagschalter

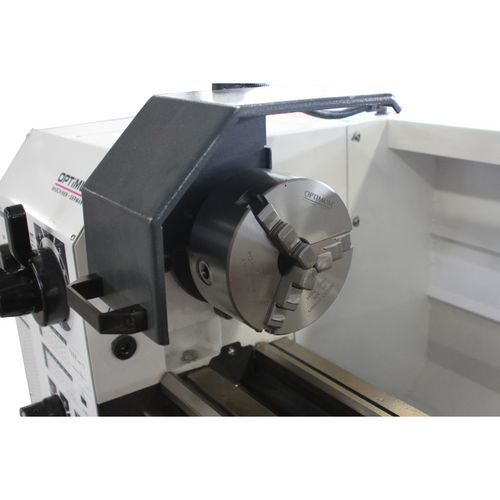

Spindelaufnahme
- Die Drehspindel ist als Camlock DIN ISO 702-2 Nr. 4 Aufnahme ausgeführt

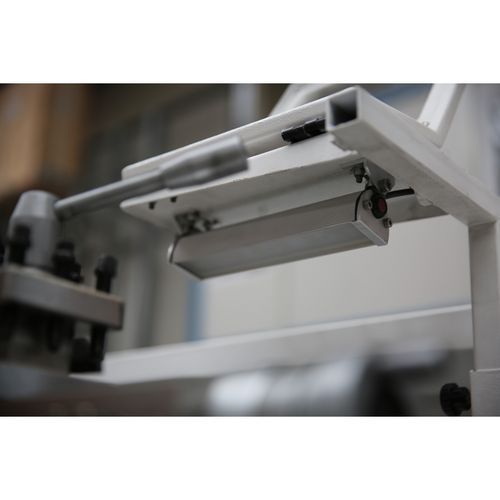

LED Maschinenlampe
- Blendfrei im Späneschutz integriert

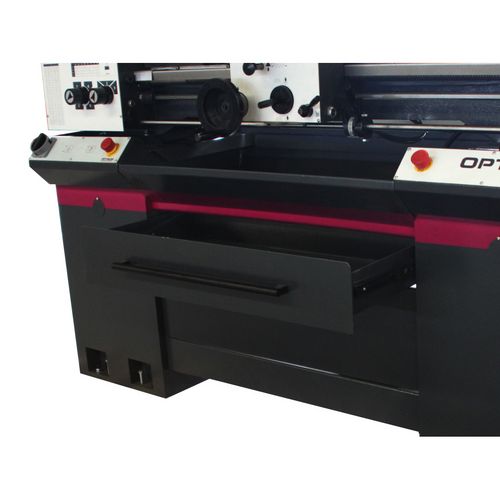

Spänewanne
- Herausziehbar
- Mit Führungsschiene

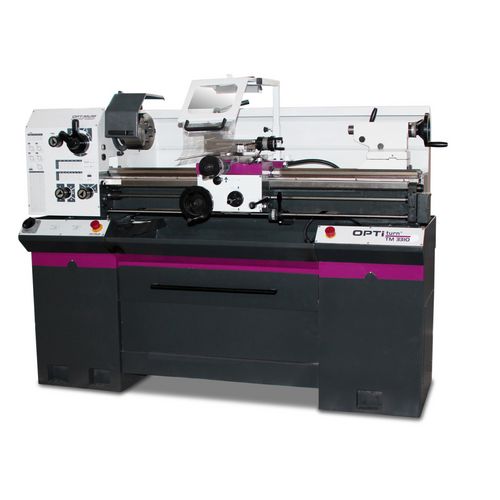

Leit- und Zugspindeldrehmaschine
OPTIturn TM 3310
überzeugt durch stabile Konstruktion und einfache Handhabung
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3403020
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Präzise gearbeiteter Schlitten
- DC 24 Volt – Elektrik
- Motorschutzschalter
- Hauptmotor elektrisch gebremst
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert
- Rechts-/Linkslauf am Bettschlitten schaltbar
- Zweikanaliger Sicherheitselektronik
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
- Schaltstange am Bettschlitten zur Auswahl für Längs- oder Planvorschub
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Maschinenunterbau in stabiler Stahl-Konstruktion
- Vierfach-Stahlhalter
- Not-Halt-Schlagschalter rechts und links
| Abmessungen und Gewichte | |
|---|---|
| Höhe max. | 1590 (DPA) mm |
| Länge ca. | 1760 mm |
| Breite/Tiefe ca. | 745 mm |
| Höhe ca. | 1320 mm |
| Gewicht ca. | 469 kg |
| Arbeitsbereiche | |
|---|---|
| Spitzenhöhe | 165 mm |
| Spitzenweite | 1000 mm |
| Umlaufdurchmesser über Maschinenbett | 330 mm |
| Umlaufdurchmesser über Planschlitten | 216 mm |
| Bettbreite | 190 mm |
| Drehzahlbereich | |
|---|---|
| Anzahl der Drehzahlbereiche | 9 Stufen |
| Drehzahlbereich | 65 – 2000 min¯¹ |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 1,5 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Reitstock | |
|---|---|
| Aufnahme | MK 3 |
| Pinolenhub | 100 mm |
| Pinolendurchmesser | 38 mm |
| Spindel | |
|---|---|
| Spindelaufnahme | Camlock DIN ISO 702-2 Nr. 4 |
| Spindelbohrung/Stangendurchlass Durchmesser | 38 mm |
| Stahlhalter Aufnahmehöhe max. | 16 mm |
| Spindelkonus | MK 5 |
| Steigungen | |
|---|---|
| Steigung Metrisch | 0,4 – 10 mm/U |
| Anzahl der Steigungen Metrisch | 29 |
| Steigung Zoll | 56 – 4 Gg/1" |
| Verfahrweg | |
|---|---|
| Verfahrweg Oberschlitten | 90 mm |
| Verfahrweg Planschlitten | 168 mm |
| Verfahrweg Bettschlitten | 850 mm |
| Vorschub | |
|---|---|
| Vorschubbereich längs | 0,02 – 0,4 mm/U |
| Anzahl der Vorschübe längs | 24 |
| Vorschubbereich plan | 0,01 – 0,2 mm/U |
| Anzahl der Vorschübe plan | 32 |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Dreibacken-Drehfutter Ø 160 mm, Nr. 4
- LED-Maschinenleuchte
- Reduzierhülse MK 5 / MK 3
- Nicht mitlaufende Zentrierspitze MK 3
- Vierfach-Stahlhalter 16 mm
- Wechselzahnräder-Satz
- Maschinenunterbau
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
