OPTIturn S 600M

• Schwere Ausführung
• Kompakte Bauform

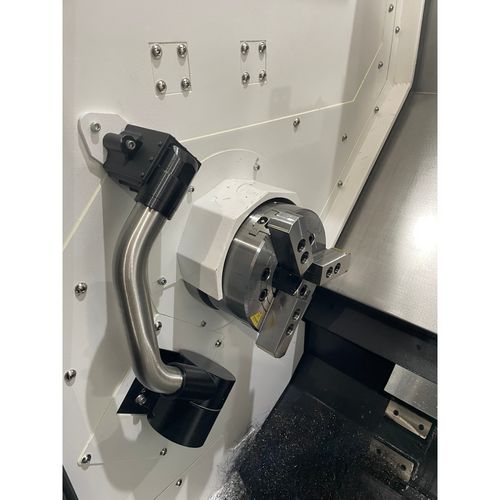

• Renishaw Messarm zur manuellen Werkzeugvermessung
• Das gesamte Bettdesign besitzt vielen Verstärkungsrippen, die durch die Finite-Elemente-Analyse optimiert wurden, dadurch wird hohe Steifigkeit, eine bessere Wärmeableitung (thermische Symmetrie) und eine genauere Bearbeitung gewährleistet
• Kugelumlaufspindel mit verbesserter Genauigkeit, Steifigkeit und Wärmeformbeständigkeit.
• Siemens Servomotoren in allen Achsen
• Alle Servomotoren mit integriertem Encoder für höchste Genauigkeit
• Der Motor befindet sich an der Seite der Maschine und verhindert die Wärmeübertragung und die durch den Motor verursachten Vibrationen.
• Schrägbettausführung 45° für besonders große Bearbeitungsdurchmesser
• Besserer ungehinderter Späneabfluss in die Spänewanne
• Hydraulisches Dreibacken-Drehfutter Ø 200 mm
• Sauter Werkzeugwechsler VDI 40 mit 8 Werkzeugplätzen und angetriebenem Werkzeug
• Gehärtete und präzisionsgeschliffene Kugelumlaufspindeln für hohe Eilganggeschwindigkeiten in allen Achsen
• Formstabile Linearführungen sorgen für eine lange Lebensdauer durch maximale statische und dynamische Steifigkeit
• Einrichtung zum manuellen Werkzeugvermessen
• Reitstock mit hydraulischer Pinole

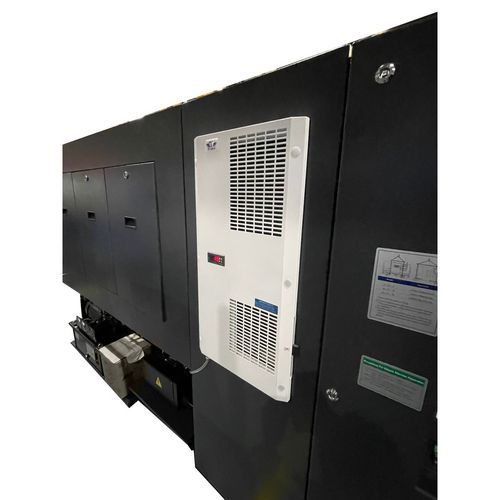

• Wärmetauscher
• Tragbares, elektronisches Handrad mit Zustimmtaster und Not-Halt-Schlagschalter erleichtert das Einfahren von Programmen erheblich
• Späneförderer in Bandausführung sorgt für eine effiziente Späneabfuhr
• Arbeitsleuchte zur vollständige Ausleuchtung des Arbeitsraumes
• Kühlmitteleinrichtung mit Reinigungspistole
• RJ45 , Strom-Schnittstelle

Werkzeuge Lieferumfang:

• 2 Stück Axial Halter angetriebene Werkzeuge
• Radial Halter angetriebene Werkzeuge
• 3 Stück Vierkant-Queraufnahme Ausführung rechts kurz DIN 69880 - B1 30 x 30 x 40
• Vierkant-Queraufnahme, Ausführung rechts, kurz DIN 69880 - B1 30 x 20 x 40
• Vierkant-Längsaufnahme Ausführung rechts DIN 69880 C1 - 30 x 20 x 70
• Spannzange E2 Ø 20mm
• Spannzange E2 Ø 25mm
• Spannzange E2 Ø 32 mm
• ER 32 Spannzangen-Set ( 6 , 8 , 10 , 12 , 16 , 20 mm)

• EMV (Elektromagnetische Verträglichkeit)

Ausstattungsdetails

Linearführung

• Maximale statische und dynamische Steifigkeit
• Hohe Positioniergenauigkeit
• Leichtgängige, spielfreie Bewegung

Spindel

• Die auf hohe Genauigkeit ausgelegte Hauptspindel besticht durch hohe Drehmoment- und Leistungskennwerte

Werkzeugrevolver

• Hydraulischer Revolverkopf VDI 40
• An allen 12 Stationen erfolgt der Antrieb über einen integrierten Motor, der für Drehzahlen bis 4.000 min-1 ausgelegt ist

Bauteile und Gussteile

• Gewährleisten Steifigkeit

Maschinenbett

• Stark gerippt
• 45-Grad-Neigung
• Hohe Steifigkeit und Haltbarkeit
• Erleichtert die Späneabfuhr

SINUMERIK 828D
Hightech für die Kompaktklasse

Durch den Einsatz von zwei autark arbeitenden Werkzeugen wird 4-achsiges Drehen – Balance Cutting – möglich. Zu den neuen Funktionen gehört die Mehrkanaligkeit mit ShopTurn, die unter anderem das Synchronsieren von Programmen mit programSYNC erlaubt. Die neue Software bietet die Möglichkeit, in Dreh- und Schleifmaschinen zwei Kanäle gleichzeitig zu fahren.
SINUMERIK CNC SteuerungSinumerik 828D Basic setzen Maßstäbe in allen Belangen der Bearbeitungsperformance. Ob Genauigkeit und Geschwindigkeit, ob Reduzierung der Taktzeiten oder Energieeffizienz und Sicherheit – die SINUMERIK gibt den Takt an.

Kommunikativ

• Frontschnittstellen: USB 2.0, RJ45 Ethernet, Compact Flash (CF) Card

16 Funktionstasten

• Durch die 8 horizontalen und 8 vertikalen Softkeys gelangt man mit wenigen Tastendrücken in alle Bedienmasken

Benutzerfreundlich

• Vollständige QWERTY-Tastatur
• Harte Tasten mit Schutzfolie
• Schutzart IP65

SAFETY Integrated – Einrichten bei geöffneter Tür

• Funktionale Sicherheit schützt auch vor hohen Kosten!
  Maschinen- und Anlagensicherheit ist nicht nur wichtig, weil strenge Vorschriften beachtet werden müssen. Wenn alles sicher läuft, profitieren Sie von Zeitersparnis beim Engineering, höherer Anlagenverfügbarkeit und mehr Investitionssicherheit.

Steuerung PPU 270

• 10,4“-Farbdisplay
• 4:3-Format
• Anwenderfreundliche SINUMERIK Operate Software

Systemsoftware

• PPU 271 SW 24
• 3 MB CNC Speicher
• 3 ms Satz-Wechselzeit
• 50 Look Ahead
• 128 Werkzeuge

Gesamtpaket

• Safety Integrated
• Restmaterialerkennung und –bearbeitung
• ShopMill-Arbeitsschrittprogrammierung
• Netzlaufwerk verwalten
• 3-D Simulation
• Mitzeichnen

Zusatzpaket SIEMENS OSS Plus

• 12 Monate; Artikel Nr. 3589020
• 24 Monate; Artikel Nr. 3589021
• 36 Monate; Artikel Nr. 3589022

Informationen zu diesem Zusatzpaket und Bedingungen für die Inanspruchnahme unter: Material-Mängelhaftung und On-Site Service - SiePortal - Siemens WW

• 2 Stück Axial Werkzeughalter angetriebene Werkzeuge
• Radial Werkzeughalter angetriebene Werkzeuge
• 3 Stück B1 Werkzeughalter
• B3 Werkzeughalter
• C1 Werkzeughalter
• Spannzange E2 Ø 20mm
• Spannzange E2 Ø 25mm
• Spannzange E2 Ø 32 mm
• ER 32 Spannzangen-Set ( 6 , 8 , 10 , 12 , 16 , 20 mm)
