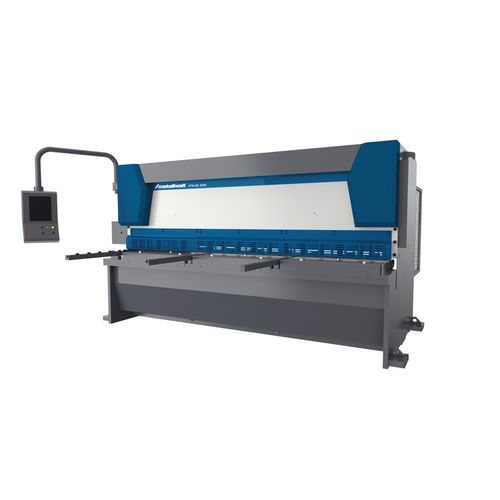

Hydraulische kulissengeführte Tafelblechschere
HTB DK 6020
mit automatischer Schnittwinkel- und Schnittspaltverstellung und Touchscreen-NC-Steuerung Cybelec CybTouch 8“
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 4510620
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
Standardausführung:
- Sehr schwere und robuste Schweißkonstruktion
- Touchscreen NC-Steuerung Cybelec CybTouch8
- Automatische Schnittwinkel- und Schnittspaltverstellung je nach Materialsorte und Materialstärke
- Durch Schnittwinkelverstellung höhere Taktzahlen und bessere Schnittqualität möglich
- Motorischer Hinteranschlag 1000mm mit Kugelumlaufspindeln und massiven Führungen
- Seitenanschlag 1000mm mit Skala, T-Nut und Kippnocke
- Zwei Frontauflagearme 1000mm für vereinfachtes Handling großer Tafeln
- Tischauflagen aus Edelstahl besetzt mit Transferkugeln für leichtere Handhabung von schweren und großen Tafeln
- Vorderer Fingerschutz mit Sichtscheiben
- Erster Meter des Fingerschutzes aufklappbar, um Reststücke besser einlegen zu können
- LED-Schnittlinienbeleuchtung mit Schattenriss über justierbaren Draht
- Rückraumabsicherung über Sicherheitslichtvorhang
- Doppelwirkende Zylinder für den Schnitt und Rückhub des Messerbalkens
- Hochwertige Messer, zum Schneiden von Edelstahl geeignet
- Drehbare Messer, Obermesser mit zwei und Untermesser mit vier Schnittkanten
- Hydraulik- und Elektronikkomponenten von namhaften Herstellern
Sonderzubehör:
- Pneumatischer Blechsupport für den Rückraum
- Fingerschutz mittels Lichtvorhang
- Verlängerung des Seitenanschlags oder der Frontauflagen
- Abnehmbarer Gehrungsanschlag 0-180°
- Laser Schnittlinienanzeige
- Ersatzmesser
| Arbeitsbreite | 6125 mm |
| Schnittleistung bei Materialzugfestigkeit 400 N/mm² | 20 mm |
| Schnittleistung bei Materialzugfestigkeit 600 N/mm² | 13 mm |
| Niederhalter Anzahl | 31 St |
| Blechauflagearme Anzahl | 2 St |
| Hinteranschlag Verstellbereich bis | 1000 mm |
| Hinteranschlag Geschwindigkeit | 200 mm/s |
| Seitenanschlag Länge | 1000 mm |
| Schnittwinkel | 0,5 – 2,5 ° |
| Hübe max. bei ganzer Schnittlänge | 10 – 5 /min |
| Öltank Fassungsvolumen | 750 l |
| VPE | 1 |
| Abmessungen und Gewichte | |
|---|---|
| Ausladung | 350 mm |
| Tisch Länge | 6500 mm |
| Tisch Tiefe | 610 mm |
| Tisch Höhe | 900 mm |
| Tiefe Maschinenkörper | 2250 mm |
| Länge ca. | 7200 mm |
| Breite/Tiefe ca. | 3700 mm |
| Höhe ca. | 2780 mm |
| Gewicht ca. | 55000 kg |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 45 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
| Schnittspaltverstellung | motorisch, über CNC-Steuerung |
| Schnittwinkelverstellung | hydraulisch, über CNC-Steuerung |
| Schnittlinienbeleuchtung und Sichtschlitze | ja |
| Seitenanschlag | 1000 mm, mit Skala und Nut |
| Hinteranschlag | motorisch mit Kugelumlaufspindel |
| Tischauflage aus Edelstahl | mit Transferkugeln |
