Abmessungen und Gewichte | |
---|---|
Länge ca. | 1050 mm |
Breite/Tiefe ca. | 500 mm |
Höhe ca. | 1250 mm |
Gewicht ca. | 350 kg |

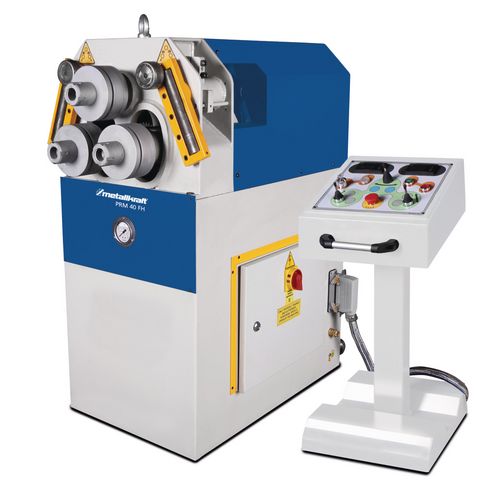

Ringbiegemaschine
Horizontal und vertikal einsetzbar für Profile und Rohre mit Fußbedienung
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 31.08.2025 in Deutschland.
Art.-Nr. 3812040
Sonderzubehör
Datenblätter | |
---|---|
Sicherheits- und Warnhinweise | |
Safety and warning notices |
Abmessungen und Gewichte | |
---|---|
Länge ca. | 1050 mm |
Breite/Tiefe ca. | 500 mm |
Höhe ca. | 1250 mm |
Gewicht ca. | 350 kg |
Biegeleistungen Profil-Typ optional | |
---|---|
Quadratrohr Abmessungen [1] | 25 x 2 mm |
Quadratrohr min. Biege-Ø [1] | 450 mm |
Rechteckrohr schwere Achse Abmessungen [1] | 30 x 15 x 2,5 mm |
Rechteckrohr schwere Achse min. Biege-Ø [1] | 500 mm |
Rundrohr Abmessungen [1] | 25,4 x 2,3 mm |
Rundrohr min. Biege-Ø [1] | 300 mm |
Rundes Profil Abmessungen [1] | 22 mm |
Rundes Profil min. Biege-Ø [1] | 200 mm |
gleichschenkliges Winkelprofil Schenkel außen Abmessungen [1] | 35 x 35 x 5 mm |
gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø [1] | 400 mm |
gleichschenkliges Winkelprofil Schenkel innen Abmessungen [1] | 30 x 30 x 4 mm |
gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø [1] | 550 mm |
Erläuterung zu Biegeleistungen Profil-Typ optional | Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7 |
Biegeleistungen Profil-Typ Standard | |
---|---|
Vierkantmaterial Abmessungen [1] | 18 mm |
Vierkantmaterial min. Biege-Ø [1] | 250 mm |
Flachmaterial leichte Achse Abmessungen [1] | 50 x 12 mm |
Flachmaterial leichte Achse min. Biege-Ø [1] | 400 mm |
Flachmaterial schwere Achse Abmessungen [1] | 35 x 8 mm |
Flachmaterial schwere Achse min. Biege-Ø [1] | 300 mm |
T-Profil Steg oben Abmessungen [1] | 35 x 5 mm |
T-Profil Steg oben min. Biege-Ø [1] | 400 mm |
Erläuterung zu T-Profil Steg oben | Zusätzliche Distanzscheiben evtl. erforderlich |
T-Profil Steg außen Abmessungen [1] | 30 x 5 mm |
T-Profil Steg außen min. Biege-Ø [1] | 300 mm |
T-Profil Steg innen Abmessungen [1] | 35 x 5 mm |
T-Profil Steg innen min. Biege-Ø [1] | 300 mm |
UPN-Profil Schenkel außen Abmessungen [1] | UPN 40 x 20 mm |
UPN-Profil Schenkel außen min. Biege-Ø [1] | 350 mm |
UPN-Profil Schenkel innen Abmessungen [1] | U30x15 mm |
UPN-Profil Schenkel innen min. Biege-Ø [1] | 500 mm |
Erläuterung zu Biegeleistungen Profil-Typ Standard | Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7 |
Elektrische Daten | |
---|---|
Leistung Antriebsmotor | 1,1 kW |
Anschlussspannung | 400 V |
Netzfrequenz | 50 Hz |
Maschinendaten | |
---|---|
Wellendurchmesser oben | 35 mm |
Wellendurchmesser unten | 35 mm |
Walzendurchmesser oben | 137 mm |
Walzendurchmesser unten | 137 mm |
Geschwindigkeit | 7 m/min |
VPE | 1 |
