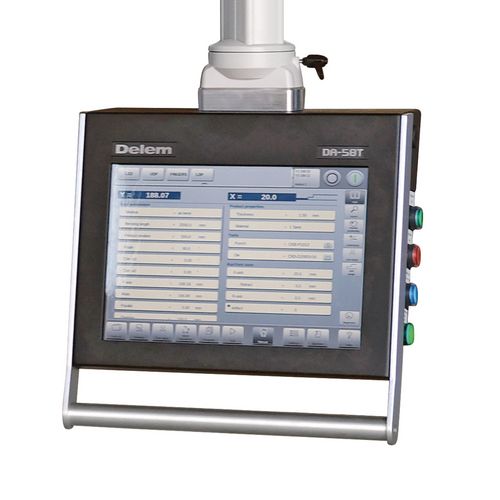

- Mit der komfortablen CNC-Steuerung DA 58T werden die Produkte graphisch über eine Touch-Oberfläche programmiert. Gleichzeitig wird das Profil in einer 2D-Grafik angezeigt. Die Funktionen befinden sich direkt dort wo sie gebraucht werden. Nachdem das Profil erstellt ist, wird die Biegesequenz automatisch ermittelt und kann manuell durch den Bediener angepasst werden. Die Biegefolge wird anhand einer 2D-Grafik simuliert.
- Unterstützt bis zu vier Achsen (Y1, Y2, X und R) und die motorische Tischbombierung
- Automatische Berechnung der Kanttiefe, Presskraft, Biegesequenz, Anschlagtiefe, Anschlaghöhe, Prägekraft und der gestreckten Länge
- Kollisionserfassung und Kollisionswarnung
- Programmierbare Biegegeschwindigkeit, Presszeit und Rückzugsgeschwindigkeit
- Graphische Darstellung der Biegefolge während des Arbeitens
- Graphische Produkt- und Werkzeugbibliothek
- 15 Zoll Multi-Touch-Screen-Technologie
- USB-/Peripherie-Schnittstelle
- Profile-58TL-Software mit einer Lizenz

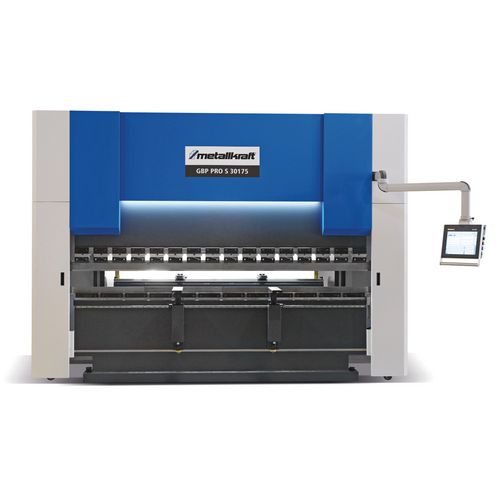

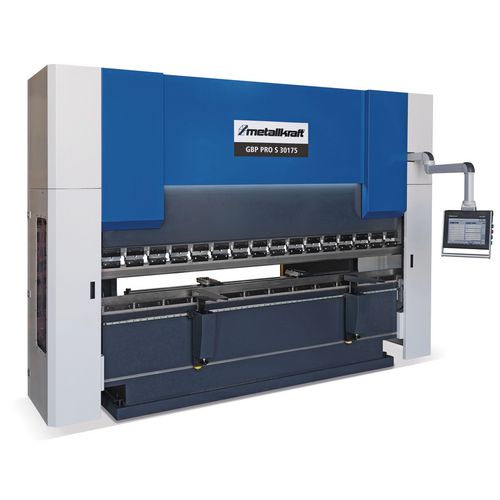

Gesenkbiegepresse

GBP PRO S 60320

Vier angetriebene Achsen, Touchscreen-Steuerung DELEM DA 58T, motorische Bombierung und manuelle Oberwerkzeug-Schnellklemmung

Preis auf Anfrage

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Art.-Nr. 4257604

Haben Sie Interesse an diesem Produkt?

Anfrage stellen

Händler finden

Produktdetails

Standardausführung:

Touchscreen-Steuerung DELEM DA 58T mit 2D-Farb-Oberfläche und Biegefolgeberechnung
CNC-gesteuerte, motorische X-Achse geführt auf Linearschienen - angetrieben über Kugelumlaufspindeln
CNC-gesteuerte, motorische R-Achse geführt auf Linearschienen - angetrieben über Kugelumlaufspindel
Rückraumabsicherung mittels Lichtschranke
Sicherheitseinrichtungen FIESSLER Akas II und FMSC
CNC-gesteuerte, motorische Tischbombierung
Manuelle Seitenverstellung der Anschlagfinger (Z-Achse) auf Linearschiene
Zwei Frontauflagearme verstellbar auf Linearschiene
Oberwerkzeugschnellklemmung (seitliche Entnahme)
Standard-Oberwerkzeugsatz 135 mm – 85°
Standard-Matrizensatz Multi-V 85° - 16/22/35/50 mm
Seitenschutztüren durch Endschalter überwacht
Steuerung an schwenkbarem Arm auf der rechten Seite
Elektrische Komponenten von Schneider und Mitsubishi
Hydraulische Komponenten von HAWE und Ikron

Ausstattungsoptionen:

Steuerungen (Cybelec CybTouch 19-2D mit Offline-Software oder Delem DA 66T, DELEM DA-66T-2D/3D mit Offline-Software DA-60TL)
Erweiterung der X-Achse auf Verfahrweg 1000mm
CNC-gesteuerte, motorische Z1/Z2-Achsen
CNC-gesteuerte, motorische Delta-X-Achse
CNC-gesteuerter 6-Achsen-Anschlag (Turmausführung)
Spezielle Ausladungsgrößen
Hydraulische Oberwerkzeug- und Matrizenklemmungen
Zusätzliche Anschlagfinger und Frontauflagearme
Zweites Fußpedal für Zwei-Mann-Betrieb
Manuelle oder automatische Zentralschmierung
Klimaanlage für den Schaltschrank
Ölkühler
Ölwärmer
Sonderwerkzeuge
Sondergrößen auf Anfrage

Presskraft	320 t
Biegelänge	6100 mm
Ständerdurchlass	5600 mm
Hub	350 mm
Eilgang	120 mm/s
Biegegeschwindigkeit	1 – 9 mm/s
Rückzug	90 mm/s
Tischhöhe	960 mm
Tischbreite	120 / 90 mm
X-Achse Weg	5 - 650 mm
X-Achse Geschwindigkeit	250 mm
Öltank Kapazität	360 l
VPE	1

Abmessungen und Gewichte
Länge ca.	7500 mm
Breite/Tiefe ca.	2400 mm
Höhe ca.	3350 mm
Gewicht ca.	30000 kg

Elektrische Daten
Leistung Antriebsmotor	22 kW
Anschlussspannung	400 V
Netzfrequenz	50 Hz

Megeneinheit: Stück
Verpackungseinheit: 1

Bombierung

motorisch
