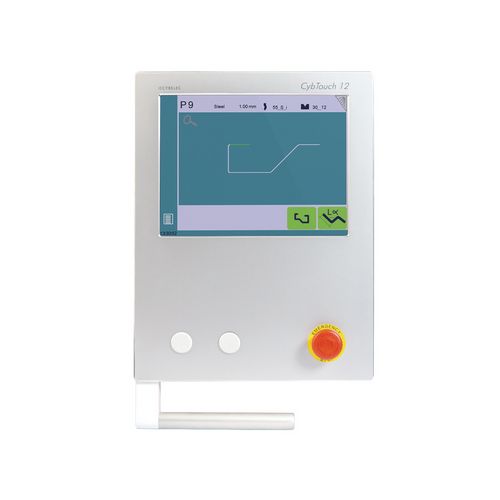

- Bei der graphischen 2D-Steuerung CybTouch 12 mit Touchscreen werden die Produkte am Bildschirm gezeichnet – nachdem die Zeichnung erstellt ist, wird die Biegefolge graphisch festgelegt und die dazugehörigen Achspositionen werden automatisch errechnet.
- Y1-, Y2-, X-Achse und motorische Bombierung sowie die optionale R-Achse werden unterstützt
- 12" TFT-Touchscreen Oberfläche
- Berechnung folgender Funktionen: Anschlagposition, gestreckte Länge, Eintauchtiefe, Umschaltpunkt, Klemmpunkt, Presskraft, Bombierung
- Kollisionsüberwachung Biegeteil-Biegeteil / Biegeteil-Werkzeug / Biegeteil-Hinteranschlag / Biegeteil-Maschinenkörper
- Biegefolgenberechnung
- USB-Schnittstelle zur Datensicherung

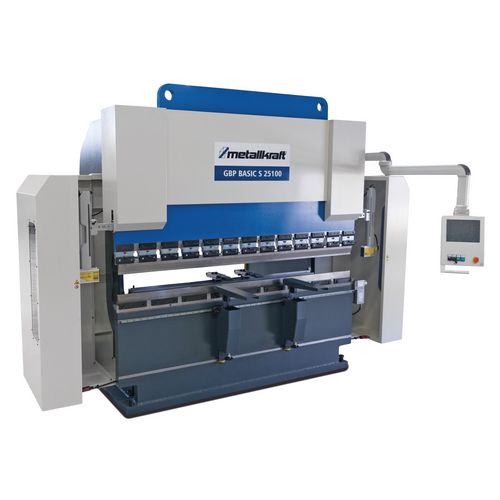

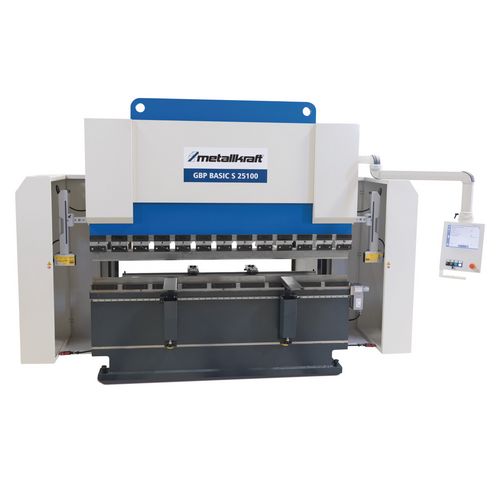

CNC-gesteuerte, hydraulische Gesenkbiegepresse

GBP BASIC S 40400

drei gesteuerte Achsen, motorische Bombierung, 2D-Touchscreen-Steuerung CYBELEC CybTouch 12

Preis auf Anfrage

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Sicherheits- und Warnhinweise

Safety and warning notices

Art.-Nr. 4247405

Haben Sie Interesse an diesem Produkt?

Anfrage stellen

Händler finden

Produktdetails

Standardausführung:

Touchscreen-CNC-Steuerung CybTouch 12 mit 2D-Farb-Oberfläche und Biegefolgeberechnung

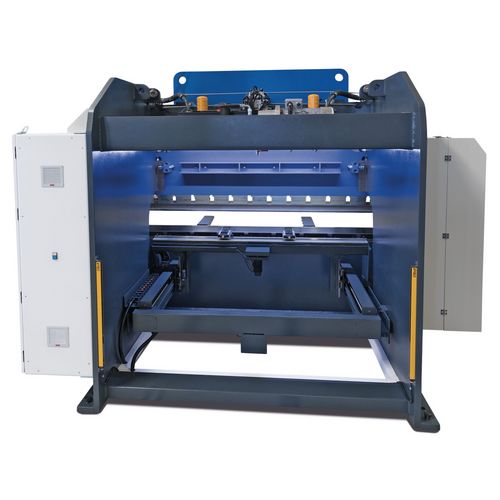

CNC-gesteuerte, motorische X-Achse, geführt auf Linearschienen - angetrieben über Kugelumlaufspindeln
Sicherheitseinrichtungen FIESSLER Akas II und FMSC
Rückraumabsicherung mittels Lichtschranke

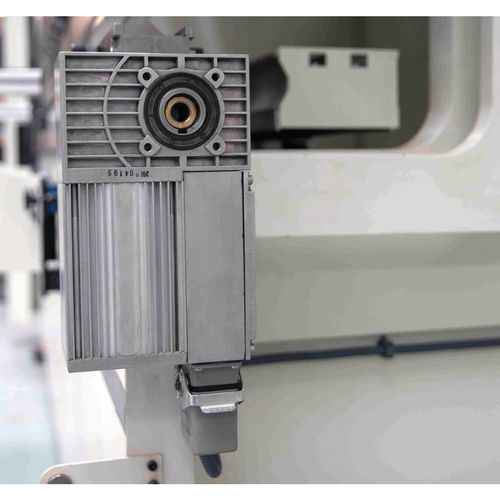

CNC-gesteuerte, motorische Tischbombierung
Manuelle Höhenverstellung der Anschlagfinger (R-Achse)
Manuelle Seitenverstellung der Anschlagfinger (Z-Achse) auf Linearschiene

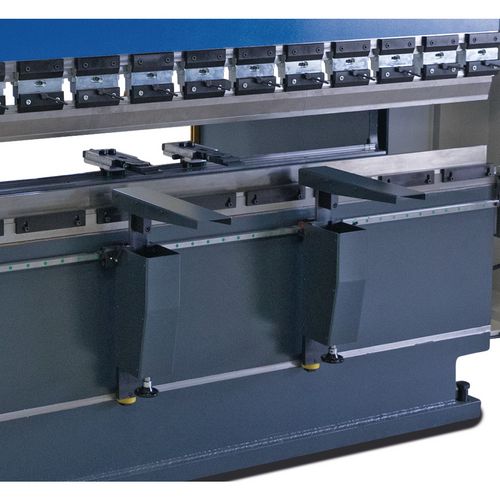

Zwei Frontauflagearme verstellbar auf Linearschiene

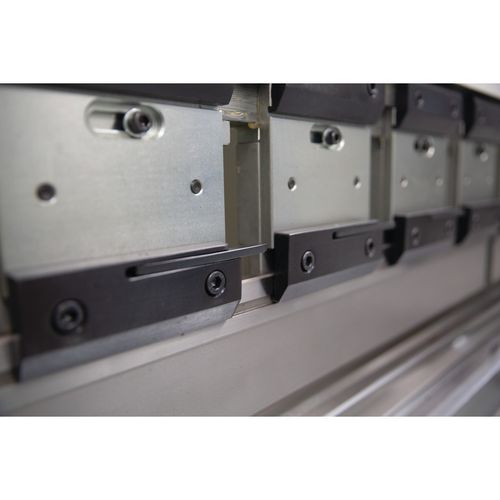

Oberwerkzeugschnellklemmung (seitliche Entnahme)
Standard-Oberwerkzeugsatz 135mm – 85°
Standard-Matrizensatz Multi-V 85°
Seitenschutztüren durch Endschalter überwacht
Steuerung an schwenkbarem Arm auf der rechten Seite
Elektrische Komponenten von Schneider und Mitsubishi
Hydraulische Komponenten von HAWE und Ikron

Mögliche Ausstattungsoptionen:

Steuerungen (CybTouch 15 oder Delem DA 58T)
Erweiterung der X-Achse auf Verfahrweg 1000 mm
CNC-gesteuerte, motorische R-Achse
Vorbereitung für Tandembetrieb
Spezielle Ausladungsgröße
Zusätzliche Anschlagfinger und Frontauflagearme
Zweites Fußpedal für Zwei-Mann-Betrieb
Manuelle oder automatische Zentralschmierung
Klimaanlage für den Schaltschrank
Ölkühler
Ölwärmer
Sonderwerkzeuge
Steuerung an der linken Maschinenseite
Sondergrößen auf Anfrage

Datenblätter
Sicherheits- und Warnhinweise
Safety and warning notices

Presskraft	400 t
Biegelänge	4100 mm
Ständerdurchlass	3600 mm
Hub	350 mm
Eilgang	120 mm/s
Biegegeschwindigkeit	1 – 9 mm/s
Rückzug	80 mm/s
Tischhöhe	960 mm
X-Achse Weg	5 - 650 mm
X-Achse Geschwindigkeit	250 mm/s
Öltank Kapazität	500 l
VPE	1

Abmessungen und Gewichte
Länge ca.	5750 mm
Breite/Tiefe ca.	2470 mm
Höhe ca.	3500 mm
Gewicht ca.	26800 kg

Elektrische Daten
Leistung Antriebsmotor	30 kW
Anschlussspannung	400 V
Netzfrequenz	50 Hz

Megeneinheit: Stück
Verpackungseinheit: 1

Bombierung

motorisch
