- Bei der graphischen 2D-Steuerung CybTouch 12 mit Touchscreen werden die Produkte am Bildschirm gezeichnet – nachdem die Zeichnung erstellt ist, wird die Biegefolge graphisch festgelegt und die dazugehörigen Achspositionen werden automatisch errechnet.
- Y1-, Y2-, X-Achse und motorische Bombierung sowie die optionale R-Achse werden unterstützt
- 12" TFT-Touchscreen Oberfläche
- Berechnung folgender Funktionen: Anschlagposition, gestreckte Länge, Eintauchtiefe, Umschaltpunkt, Klemmpunkt, Presskraft, Bombierung
- Kollisionsüberwachung Biegeteil-Biegeteil / Biegeteil-Werkzeug / Biegeteil-Hinteranschlag / Biegeteil-Maschinenkörper
- Biegefolgenberechnung
- USB-Schnittstelle zur Datensicherung

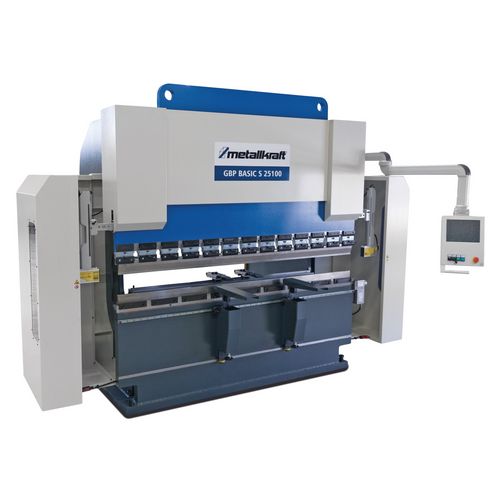

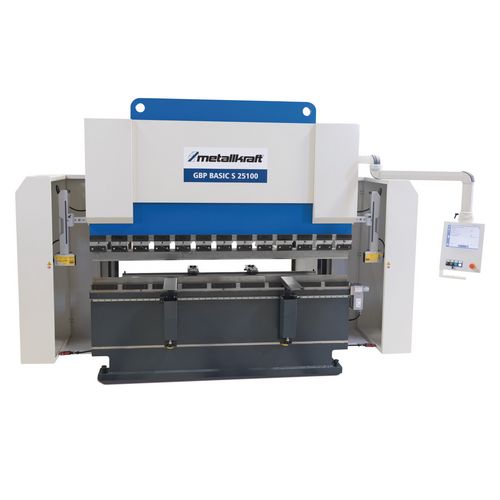

CNC-gesteuerte, hydraulische Gesenkbiegepresse

GBP BASIC S

drei gesteuerte Achsen, motorische Bombierung, 2D-Touchscreen-Steuerung CYBELEC CybTouch 12

Preis auf Anfrage

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Haben Sie Interesse an diesem Produkt?

Anfrage stellen

Händler finden

Variationen

		Allgemein											Abmessungen und Gewichte				Elektrische Daten	Preis
Bezeichnung	Art.-Nr.	Presskraft (t)	Biegelänge (mm)	Ständerdurchlass (mm)	Hub (mm)	Eilgang (mm/s)	Biegegeschwindigkeit (mm/s)	Rückzug (mm/s)	Tischhöhe (mm)	X-Achse Weg (mm)	Öltank Kapazität (l)	VPE	Länge ca. (mm)	Breite/Tiefe ca. (mm)	Höhe ca. (mm)	Gewicht ca. (kg)	Leistung Antriebsmotor (kW)	EUR zzgl. Ust.	EUR inkl. 19% Ust.
GBP BASIC S 1360	4247130	60	1250	1050	200	120	1 – 10	140	930	5 - 650	110	1	2500	1600	2300	3250	7,5	Preis auf Anfrage	-
GBP BASIC S 2065	4247200	65	2070	1600	200	140	1 – 10	140	930	5 - 650	110	1	3200	1600	2300	4100	7,5	Preis auf Anfrage	-
GBP BASIC S 20100	4247201	100	2070	1600	250	160	1 – 10	100	930	5 - 650	230	1	3250	1800	2550	6500	11	Preis auf Anfrage	-
GBP BASIC S 25100	4247250	100	2550	2100	250	160	1 – 10	100	930	5 - 650	230	1	3550	1800	2550	7300	11	Preis auf Anfrage	-
GBP BASIC S 25135	4247251	135	2550	2100	250	160	1 – 10	100	930	5 - 650	230	1	3600	1900	2550	7900	15	Preis auf Anfrage	-
GBP BASIC S 25175	4247252	175	2550	2100	250	160	1 – 10	100	930	6 - 650	230	1	3650	1900	2850	8300	15	Preis auf Anfrage	-
GBP BASIC S 30100	4247300	100	3150	2600	250	160	1 – 10	100	930	5 - 650	230	1	4220	1800	2550	8400	11	Preis auf Anfrage	-
GBP BASIC S 30135	4247301	135	3150	2600	250	160	1 – 10	100	930	5 - 650	230	1	4220	1800	2550	8800	15	Preis auf Anfrage	-
GBP BASIC S 30175	4247302	175	3150	2600	250	160	1 – 10	100	930	5 - 650	230	1	4250	1950	2850	11000	15	Preis auf Anfrage	-
GBP BASIC S 30220	4247303	220	3150	2600	275	140	1 – 10	100	930	5 - 650	300	1	4250	2000	2950	12500	18,5	Preis auf Anfrage	-
GBP BASIC S 30320	4247304	320	3150	2600	350	120	1 – 9	90	930	5 - 650	360	1	4400	2200	3350	17500	22	Preis auf Anfrage	-
GBP BASIC S 37175	4247372	175	3700	3150	250	160	1 – 10	100	930	5 - 650	230	1	4950	1950	2850	12500	15	Preis auf Anfrage	-
GBP BASIC S 37220	4247373	220	3700	3150	275	140	1 – 10	100	930	5 - 650	300	1	5000	2000	2950	13500	18,5	Preis auf Anfrage	-
GBP BASIC S 40175	4247402	175	4100	3600	250	160	1 – 10	100	930	5 - 650	230	1	5250	1950	2850	13500	15	Preis auf Anfrage	-
GBP BASIC S 40220	4247403	220	4100	3600	275	140	1 – 10	100	930	5 - 650	300	1	5250	2150	2950	14800	18,5	Preis auf Anfrage	-
GBP BASIC S 40320	4247404	320	4100	3600	350	120	1 – 9	90	930	5 - 650	360	1	5400	2340	3350	20000	22	Preis auf Anfrage	-
GBP BASIC S 40400	4247405	400	4100	3600	350	120	1 – 9	80	960	5 - 650	500	1	5750	2470	3500	26800	30	Preis auf Anfrage	-
GBP BASIC S 60220	4247603	220	6100	5600	275	120	1 – 10	100	1020	5 - 650	300	1	7500	2000	3100	24500	18,5	Preis auf Anfrage	-
GBP BASIC S 60320	4247604	320	6100	5600	350	120	1 – 9	90	960	5 - 650	360	1	7500	2400	3350	30000	22	Preis auf Anfrage	-
GBP BASIC S 60400	4247605	400	6100	5600	350	120	1 – 9	80	960	5 - 650	500	1	7500	2500	3500	35000	30	Preis auf Anfrage	-

Anzuzeigende Attribute auswählen

Allgemein

Presskraft
Biegelänge
Ständerdurchlass
Hub
Eilgang
Biegegeschwindigkeit
Rückzug
Tischhöhe
X-Achse Weg
Öltank Kapazität
VPE

Abmessungen und Gewichte

Länge ca.
Breite/Tiefe ca.
Höhe ca.
Gewicht ca.

Elektrische Daten

Leistung Antriebsmotor

Preis

zzgl. Ust.
inkl. 19% Ust.

Produktdetails

Standardausführung:

Touchscreen-CNC-Steuerung CybTouch 12 mit 2D-Farb-Oberfläche und Biegefolgeberechnung
CNC-gesteuerte, motorische X-Achse, geführt auf Linearschienen - angetrieben über Kugelumlaufspindeln

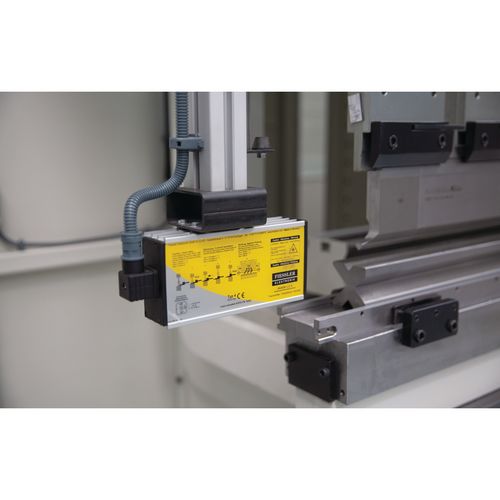

Sicherheitseinrichtungen FIESSLER Akas II und FMSC
Rückraumabsicherung mittels Lichtschranke
CNC-gesteuerte, motorische Tischbombierung
Manuelle Höhenverstellung der Anschlagfinger (R-Achse)
Manuelle Seitenverstellung der Anschlagfinger (Z-Achse) auf Linearschiene

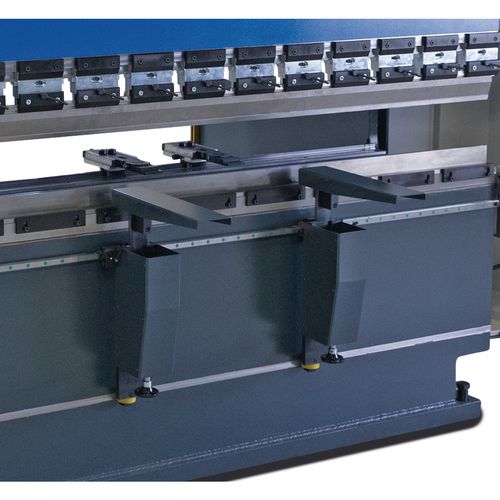

Zwei Frontauflagearme verstellbar auf Linearschiene

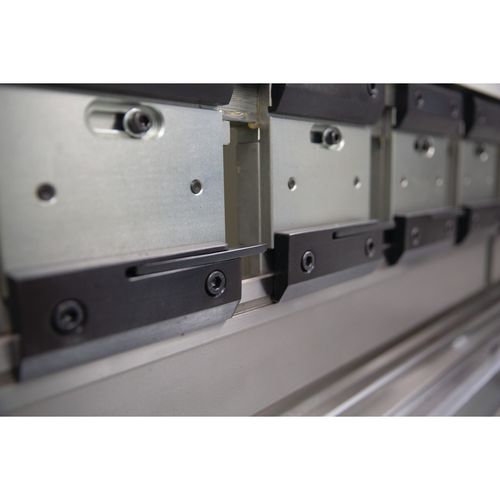

Oberwerkzeugschnellklemmung (seitliche Entnahme)
Standard-Oberwerkzeugsatz 135mm – 85°
Standard-Matrizensatz Multi-V 85°
Seitenschutztüren durch Endschalter überwacht
Steuerung an schwenkbarem Arm auf der rechten Seite
Elektrische Komponenten von Schneider und Mitsubishi
Hydraulische Komponenten von HAWE und Ikron

Mögliche Ausstattungsoptionen:

Steuerungen (CybTouch 15 oder Delem DA 58T)
Erweiterung der X-Achse auf Verfahrweg 1000 mm
CNC-gesteuerte, motorische R-Achse
Vorbereitung für Tandembetrieb
Spezielle Ausladungsgröße
Zusätzliche Anschlagfinger und Frontauflagearme
Zweites Fußpedal für Zwei-Mann-Betrieb
Manuelle oder automatische Zentralschmierung
Klimaanlage für den Schaltschrank
Ölkühler
Ölwärmer
Sonderwerkzeuge
Steuerung an der linken Maschinenseite
Sondergrößen auf Anfrage

X-Achse Geschwindigkeit

250 mm/s

Elektrische Daten
Anschlussspannung	400 V
Netzfrequenz	50 Hz
