| Abmessungen und Gewichte | |
|---|---|
| Gewicht ca. | 1365 kg |

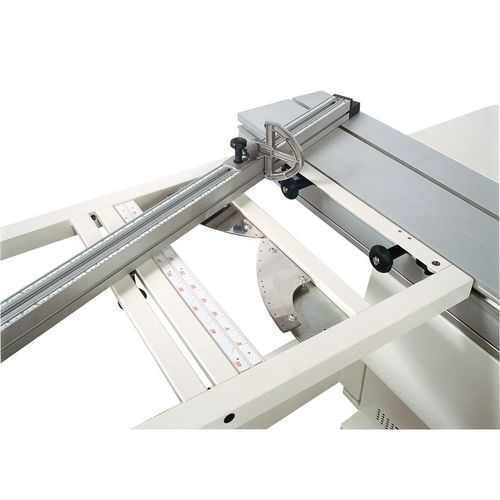

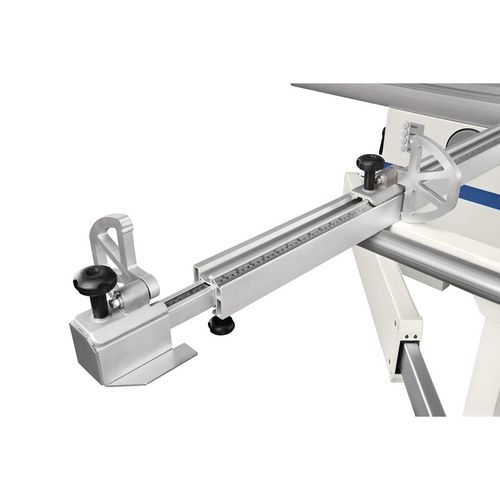

- Mit winkelverstellbarem Teleskop-Ablänganschlag
- Mit Gradrastereinteilung
- Aluminium-Teleskopanschlag
- Bis maximal 3300 mm ausziehbar
- Mit Feineinstellung und Schnellspannung
- Stabile Rundstangenführung aus geschliffenem Stahl
- Umsteckbares Alu-Lineal
- Keine Maßlücke, Führungsstangen sind überlappend
- Aus eloxiertem Aluminium
- Führungen aus gehärtetem und geschliffenem Stahl F550S, 15% härter als herkömmlicher Stahl
- Führungen vernietet und nicht geklebt
- Leichtläufig, geräuscharm und zuverlässig
- Zehn Jahre HOLZKRAFT-Garantie auf Verschleiß der gehärteten Führungsbahnen (Garantiebedingungen unter www.stuermer-maschinen.de oder bei Stürmer Maschinen GmbH anzufordern)
- Höhenverstellung über Schwalbenschwanzführung
- Äußerst robust und verwindungssteif für präzise Schnitte

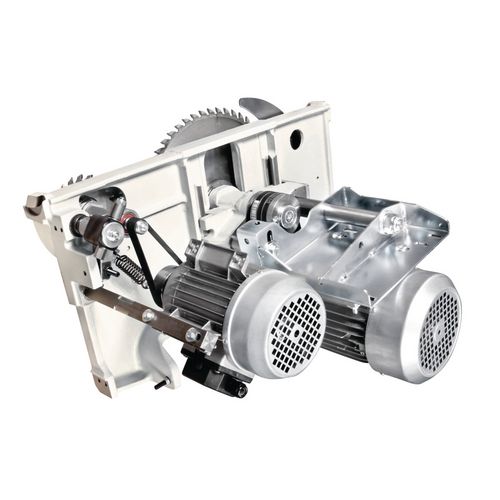

- Nahe am Sägeblatt, beidseitig gelagert
- Höhen- und bis 45° schrägverstellbar
- Serienmäßig Vorritzaggregat mit separatem Vorritzmotor 0,55 kW
- Dauerhafte Präzision durch zweifache Schwenksegmentführung
- 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente

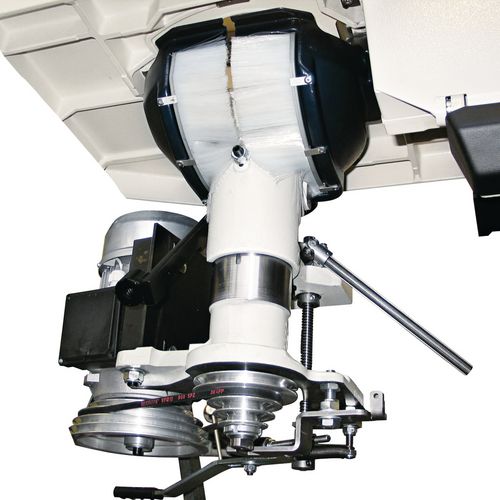

- Großdimensioniertes schwenkbares Doppelwiegen-Fräsaggregat aus Grauguss
- Befestigungspunkte direkt am Tisch, dadurch optimale Laufruhe
- Frässpindel weit oben mit Präzisionskugellager gelagert, dadurch geringe Lagerbelastung und höchstmögliche Lebensdauer
- Dauerhafte Präzision der Schwenkung durch zweifache Segmentführung
- 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
- Schwere Profi-Ausführung

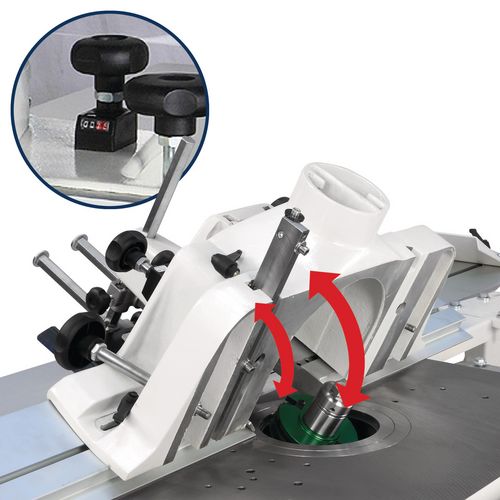

- Der hochwertige Fräsanschlag aus Grauguss wird serienmäßig mit Feineinstellung geliefert
- Dreifach positionierbar für schnelle Wiederbringung der Einstellung
- Mit Feineinstellung über Zahnstange, numerischer Anzeige und Alu-Fräsanschlagbacken

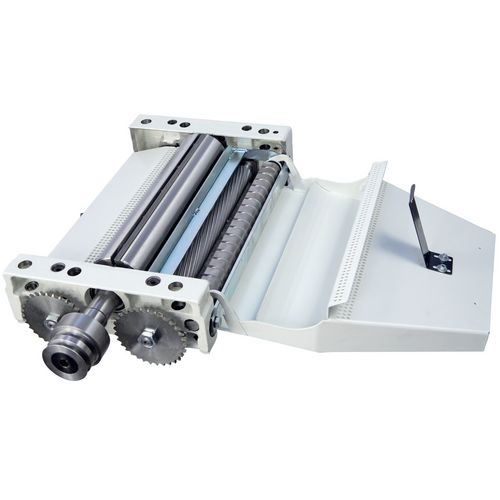

- Schrägverzahnte Stahleinzugswalzen für einen konstanten und gleichmäßigen Holzeinzug
- Massive Rückschlagsicherungen verhindern den Rückschlag von Werkstücken

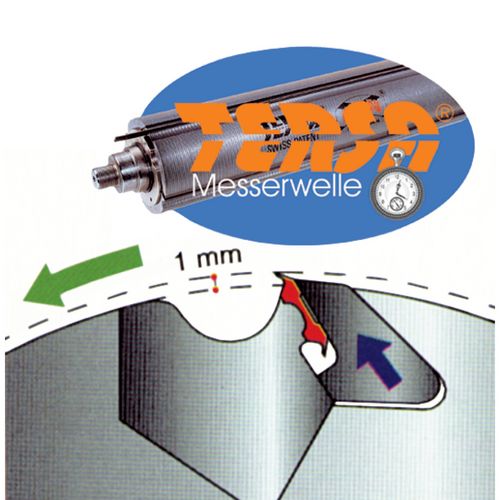

- 4-Messer Tersawelle sorgt für ein optimales Hobelbild
- Tischlippen für einen geräuschärmeren Lauf
- Kein Einstellen und Schrauben mehr
- Hobelmesserwechsel in Sekunden
- Selbstarretierend
- Besonders geräuscharm

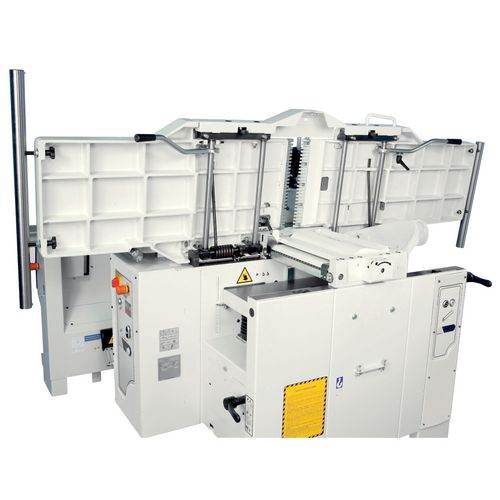

- Gleichzeitiges Hochklappen der Abrichttische für ein schnelles und bequemes Umrüsten zum Dickenhobeln
- Auf vier großdimensionierten Spindeln gelagert, die unter allen Arbeitsbedingungen größte Stabilität gewährleisten
- Durch spezielle Hubvorrichtung bleibt die Tischposition auch ohne Arretierung einwandfrei erhalten
- Große Profi-Ausführung (1800 x 150 mm)
- 0-45° schwenkbar
- Mit Schnellverstellung
- Stabile Rundstangenführung aus geschliffenem Stahl

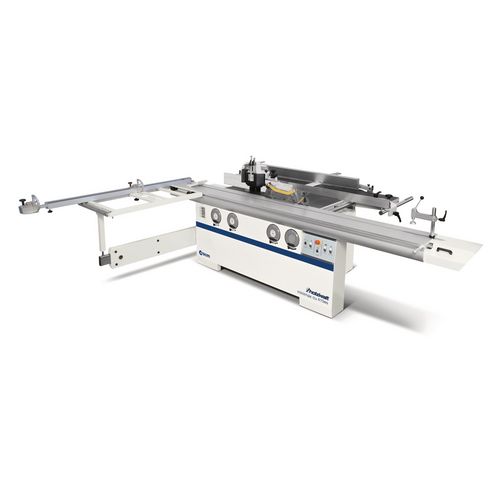

Mehrfachkombination
minimax cu 410es F 32 TERSA Lagerausstattung
Maximale Ausstattung für den Profi. Mehrfach-Kombi mit TERSA-Messerwelle, Gehrungsschnittvorrichtung und schwenkbarer Frässpindel.
34.050,00
EUR zzgl. Ust. / Stück
40.519,50 EUR inkl. 19% Ust. / Stück
40.519,50 EUR inkl. 19% Ust. / Stück
Aktionspreis *
28.499,00 EUR zzgl. Ust. / Stück33.913,81 EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 28.02.2025 in Deutschland.
Art.-Nr. 5500559
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Ø 350 mm Hauptsägeblatt mit 118 mm max. Schnitthöhe, die auch bei eingebautem Vorritzsägeblatt erreicht wird
- Sägeaggregat mit dauerhaft präziser zweifacher Schwenksegmentführung, 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
- Vorritzeinrichtung mit separatem Motor und Ø 120 mm Sägeblatt, von außen einfach und bequem einstellbar
- Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium auf gehärteten und eingebördelten Stahlführungsschienen
- Leichtgängiger und hochpräziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf auf gehärteten und eingebördelten Stahlführungsschienen, 10 Jahre Garantie auf Verschleiß der Führungsbahnen
- Großer Besäumrahmen (1200 x 650 mm) mit Walze und ausziehbarem Aluminium-Teleskopanschlag bis max. 3300 mm
- Sägeaggregat schwenkbar von 90° bis -45°
- Schwenkbare Frässpindel von 90° bis -45° nach hinten in den Fräsanschlag
- Vier Fräsgeschwindigkeiten
- Rechts-Linkslauf der Frässpindel
- Schneller Wechsel zum Dickenhobel dank parallel öffnenden Abrichttischen
- 2-stufiger Vorschub im Dickentisch
- Schrägverzahnte Stahleinzugswalze für gleichmäßigen Holzeinzug
- Drei unabhängige Industriemotoren
- Mit separatem Säge-Parallelanschlag und separatem Fügeanschlag
- Hauptschalter abschließbar
- Motor mit Schutzschalter ausgestattet
| Abrichte | |
|---|---|
| Abrichttisch Breite | 410 mm |
| Abrichttisch Länge | 2200 mm |
| Spanabnahme max. | 5 mm |
| Anschluss Absaugung | |
|---|---|
| Absaugstutzendurchmesser | 3 x 120 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Aufstellinformationen | |
|---|---|
| Platzbedarf Länge | 7180 mm |
| Platzbedarf Breite/Tiefe | 5050 mm |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen. |
| Maschinenkörper Länge | 1948 mm |
| Maschinenkörper Breite/Tiefe | 1440 mm |
| Arbeitsbereich Länge | 1600 mm |
| Arbeitsbereich Breite/Tiefe | 2300 mm |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Dicke | |
|---|---|
| Tischlänge | 775 mm |
| Tischbreite | 410 mm |
| Arbeitshöhe min. | 3 mm |
| Arbeitshöhe max. | 240 mm |
| Spanabnahme max. | 5 mm |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 3 x 5,0 kW |
| Leistung Vorritzmotor | 0,55 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Frässpindel | |
|---|---|
| Neigung | 0 – -45 ° |
| Dorndurchmesser | 30 mm |
| Nutzlänge | 125 mm |
| Drehzahl(en) | 3500/6000/8000 10000 min⁻¹ |
| Fräswerkzeugdurchmesser max. | |
|---|---|
| absenkbar | 240 mm |
| Zapfenfräsen | 320 mm |
| Hobelmesserwelle | |
|---|---|
| Typ | TERSA |
| Durchmesser | 95 mm |
| Anzahl Hobelmesser | 4 St |
| Drehzahl | 5000 min⁻¹ |
| Kreissägeeinheit | |
|---|---|
| Besäumlänge | 3200 mm |
| Schnittbreite mit Parallelanschlag | 1000 mm |
| Max. Ablängbreite links vom Sägeblatt | 3300 mm |
| Sägeblattneigung | 90 – 45 ° |
| Max. Schnitthöhe bei 90° | 104 mm |
| Max. Schnitthöhe bei 45° | 68 mm |
| Max. Sägeblattüberstand 90° | 118 mm |
| Max. Sägeblattüberstand 45° | 84 mm |
| Durchmesser (Haupt-)Sägeblatt | 350 mm |
| Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
| Drehzahl (Haupt-)Sägeblatt | 4200 min⁻¹ |
| Schiebeschlitten und Tisch | |
|---|---|
| Formatschiebeschlittenlänge | 3260 mm |
| Formatschiebeschlittenbreite | 360 mm |
| Formatschiebeschlittenhöhe | 142 mm |
| Tischlänge | 1250 mm |
| Tischbreite | 430 mm |
| Tischhöhe | 900 mm |
| Vorschub | |
|---|---|
| Geschwindigkeit | 6 – 12 m/min |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Separater Säge-Parallelanschlag
- Separater Abricht-Fügeanschlag
- Bogenfrässchutzhaube
- 4-Messer-Tersa-Hobelwelle
- Eloxierter Aluminium-Formatschiebeschlitten
- Gradrastereinteilung am Anschlag
- Schrägstellbares Fräsaggregat
- Aluminium-Anschlagbacken
- Klappanschläge
- Materialrolle am Ausleger
- Fräsanschlag mit Schnellpositionierung
- Besäumschuh
- Exzenterspanner
- Griff für Schiebeschlitten
- Schwenkarm für Vorschubapparat
- Ein-Ausschalter Haupt- und Vorritzsägeblatt am Schiebeschlitten
- Höhenverstellung und Schwenkung des Aggregats motorisch
- Motorleistung 3 x 7 kW
| Vorritzeinrichtung | mit separatem Vorritzmotor |
| Schiebeschlitten | aus eloxiertem Aluminium |
| Griff für Schiebeschlitten | ✔ |
| Ein-/Aus-Schalter am Schiebeschlitten | ✔ |
| Materialrolle am Besäumrahmen | ✔ |
| Besäumschuh | ✔ |
| Exzenterspanner | ✔ |
| Gehrungsanschlag | mit Gradrastereinteilung und zwei Profi-Klappanschlägen |
| Säge-Parallelanschlag | ✔ |
| Abricht-Fügeanschlag | ✔ |
| Bogenfrässchutzhaube | ✔ |
| Fräsanschlag | mit Aluminium-Backen und Schnellpositionierung |
| Höhenverstellung und Schwenkung des Sägeaggregats | motorisch, mit Digitalanzeige |
| Höhenverstellung und Schwenkung des Fräsaggregats | motorisch, mit Digitalanzeige |
| Schwenkarm für Vorschubapparat | ✔ |
