| Abmessungen und Gewichte | |
|---|---|
| Gewicht ca. | 560 kg |

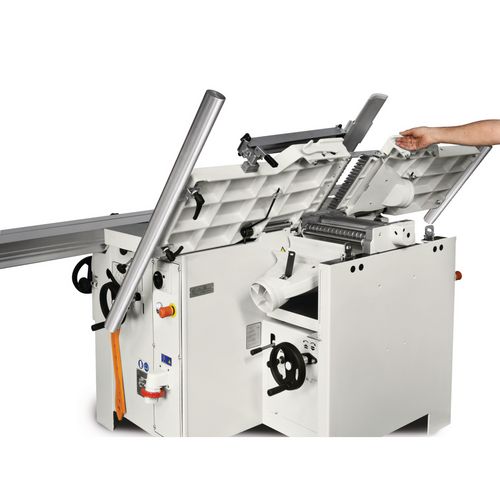

Stark verrippte Abricht-Arbeitstische aus Grauguss, nachgeglüht und spannungsfrei für jahrzehntelange Stabilität und Planheit

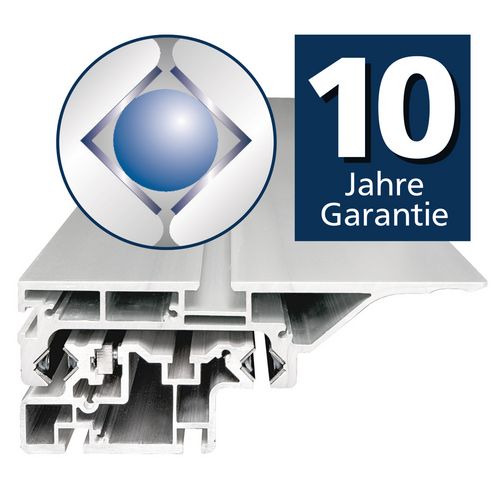

- Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem
- Läuft auf gehärteten und geschliffenen Stahlführungen
- Verwindungssteif, höchstpräzise, leichtgängig und problemlos im täglichen Gebrauch
- Unempfindlich gegen Staub und Schmutz durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene
- Zehn Jahre HOLZKRAFT-Garantie auf Verschleiß der gehärteten Führungsbahnen
- Großdimensioniert aus Grauguss
- Nahe am Sägeblatt, beidseitig gelagert
- Dadurch Stabilität, Präzision, Laufruhe und lange Lebensdauer
- Durch Kurbel höhen- und bis 45° schrägverstellbar
- Vorritzaggregat jederzeit nachrüstbar

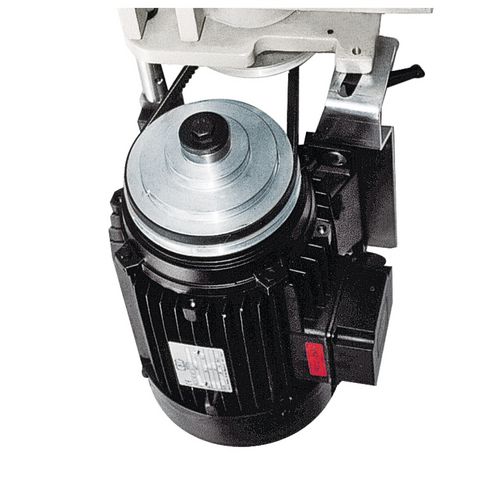

- Mit drei leistungsstarken Drehstrommotor ausgestattet

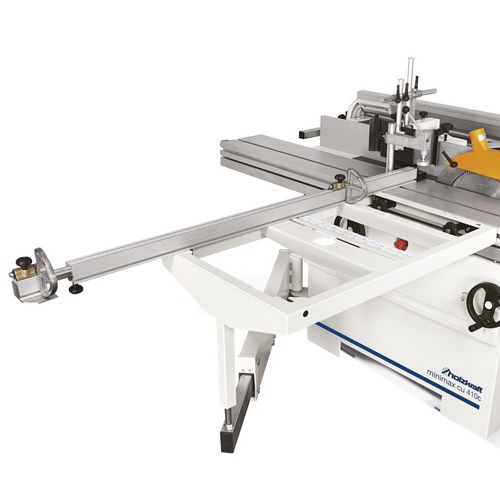

- Aluminiumanschlag bis 2660 mm ausziehbar
- Zwei professionelle Anschlagklappen im Lieferumfang

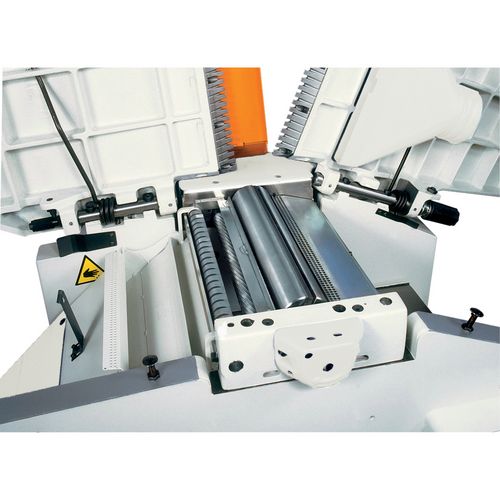

- Schrägverzahnte Stahleinzugswalzen für einen konstanten und gleichmäßigen Materialeinzug
- Massive Rückschlagsicherungen verhindern den Rückschlag von Werkstücken
- 3-Messerwelle sorgt für ein optimales Hobelbild
- Kein Einstellen und Schrauben mehr
- Hobelmesserwechsel in Sekunden
- Selbstarretierend
- Besonders geräuscharm

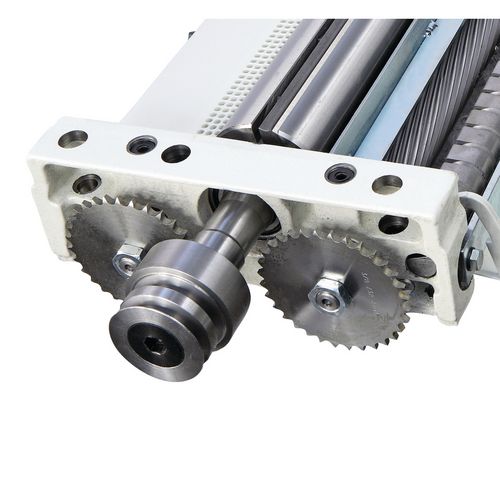

- Stabil ausgelegter Kettenantrieb
- Antriebsräder aus Stahl
- Massiver Grauguss-Lagerblock

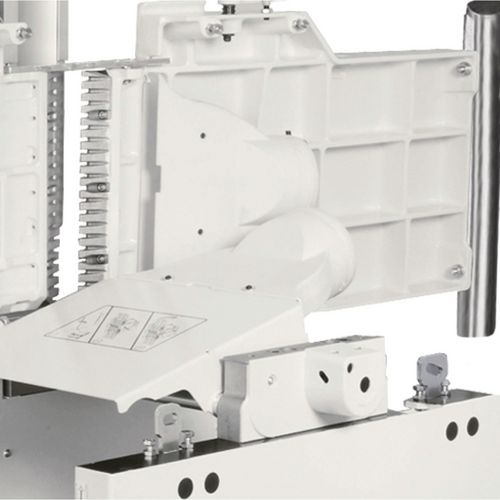

- Absaugstutzen für Abrichte und Dickte zeigen in dieselbe Richtung, so dass der Absaugschlauch immer von derselben Seite an die Maschine herangeführt wird
- Schlauch, der um die Maschine herumreicht, ist nicht nötig
Mehrfachkombination

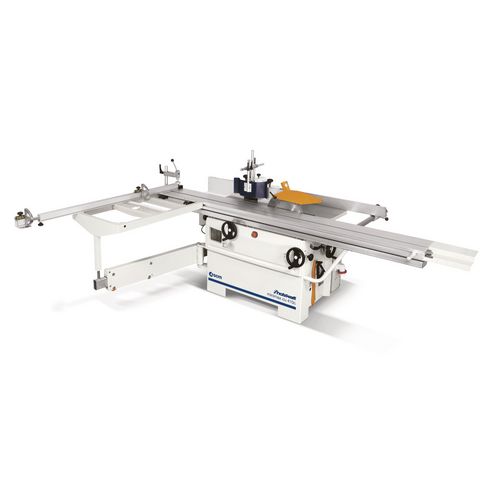

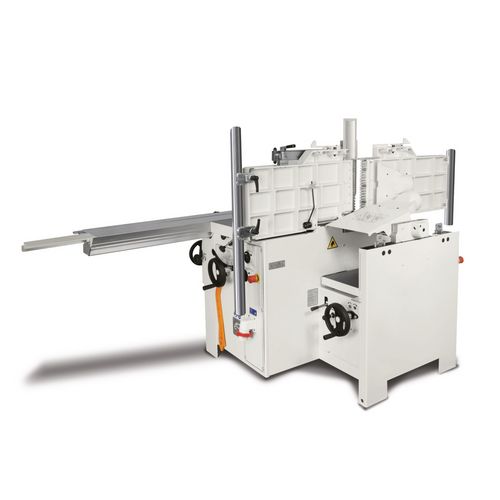

minimax cu 410c F 23 N TERSA
Präzise und zuverlässig in der Anwendung. Mit starrer Frässpindel, Alu-Formatschiebeschlitten und TERSA-Messerwelle.
14.550,00
EUR zzgl. Ust. / Stück
17.314,50 EUR inkl. 19% Ust. / Stück
17.314,50 EUR inkl. 19% Ust. / Stück
Aktionspreis *
11.099,00 EUR zzgl. Ust. / Stück13.207,81 EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 28.02.2025 in Deutschland.
Art.-Nr. 5500445
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Stabile Stahl-Grauguss-Konstruktion
- Hochpräziser Formatschiebeschlitten aus eloxiertem Aluminium mit Laufweg 2250 mm
- Maximaler Sägeblatt-Durchmesser von 315 mm möglich, Sägeblatt bis 45° schwenkbar
- Großer Besäumrahmen (960 x 600 mm) mit bis 2660 mm ausziehbarem Aluminium-Teleskopanschlag
- Stark verrippte Abricht-Arbeitstische aus Grauguss, nachgeglüht und spannungsfrei für jahrzehntelange Stabilität und Planheit
- Schrägverzahnte Stahleinzugswalze für gleichmäßigen Materialeinzug
- Drei Fräsgeschwindigkeiten, manuell einstellbar
- Frässpindel mit Rechts-Linkslauf
- Drei unabhängige Industriemotoren
- Mit abschließbarem Hauptschalter, Motorschutzschalter, Not-Aus-Schalter
| Abrichte | |
|---|---|
| Abrichttisch Breite | 410 mm |
| Abrichttisch Länge | 1810 mm |
| Spanabnahme max. | 4 mm |
| Anschluss Absaugung | |
|---|---|
| Absaugstutzendurchmesser | 4 x 120 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Aufstellinformationen | |
|---|---|
| Platzbedarf Länge | 5093 mm |
| Platzbedarf Breite/Tiefe | 4112 mm |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen. |
| Arbeitsbereich Länge | 1600 mm |
| Arbeitsbereich Breite/Tiefe | 1600 mm |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Dicke | |
|---|---|
| Tischlänge | 605 mm |
| Tischbreite | 410 mm |
| Arbeitshöhe min. | 3 mm |
| Arbeitshöhe max. | 230 mm |
| Spanabnahme max. | 4 mm |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 3 x 5,0 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Frässpindel | |
|---|---|
| Neigung | 0 ° |
| Dorndurchmesser | 30 mm |
| Nutzlänge | 10 mm |
| Drehzahl(en) | 3500/7000/ 10000 min⁻¹ |
| Fräswerkzeugdurchmesser max. | |
|---|---|
| nicht absenkbar | 210 mm |
| absenkbar | 180 mm |
| Zapfenfräsen | 275 mm |
| Hobelmesserwelle | |
|---|---|
| Typ | TERSA |
| Durchmesser | 72 mm |
| Anzahl Hobelmesser | 3 St |
| Drehzahl | 5200 min⁻¹ |
| Kreissägeeinheit | |
|---|---|
| Besäumlänge | 2250 mm |
| Schnittbreite mit Parallelanschlag | 900 mm |
| Max. Ablängbreite links vom Sägeblatt | 2310 mm |
| Sägeblattneigung | 90 – 45 ° |
| Max. Schnitthöhe bei 90° | 90 mm |
| Max. Schnitthöhe bei 45° | 63 mm |
| Max. Sägeblattüberstand 90° | 100 mm |
| Max. Sägeblattüberstand 45° | 78 mm |
| Durchmesser (Haupt-)Sägeblatt | 315 mm |
| Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
| Drehzahl (Haupt-)Sägeblatt | 4000 min⁻¹ |
| Schiebeschlitten und Tisch | |
|---|---|
| Formatschiebeschlittenlänge | 2310 mm |
| Formatschiebeschlittenbreite | 270 mm |
| Formatschiebeschlittenhöhe | 124 mm |
| Tischlänge | 1115 mm |
| Tischbreite | 335 mm |
| Tischhöhe | 900 mm |
| Vorschub | |
|---|---|
| Geschwindigkeit | 7 m/min |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Kombi Abricht-/Parallelanschlag
- Bogenfrässchutzhaube
- Tersa-Messerwelle
- eloxierter Aluminium-Formatschiebeschlitten
- Sicherheits-Wendeanschlagbacken aus Aluminium
- Klappanschläge
| Vorritzeinrichtung | optional erhältlich |
| Schiebeschlitten | aus eloxiertem Aluminium |
| Besäumrahmen | mit winkelverstellbarem Teleskopablänganschlag mit zwei Profi-Klappanschlägen |
| Exzenterspanner | ✔ |
| Anschläge | Kombi Abricht-/Parallelanschlag |
| Bogenfrässchutzhaube | ✔ |
| Fräsanschlag | Sicherheits-Wendeanschlagbacken aus Aluminium |
| Höhenverstellung und Schwenkung des Sägeaggregats | manuell |
| Höhenverstellung und Schwenkung des Fräsaggregats | manuell |
| Schwenkarm für Vorschubapparat | optional erhältlich |
