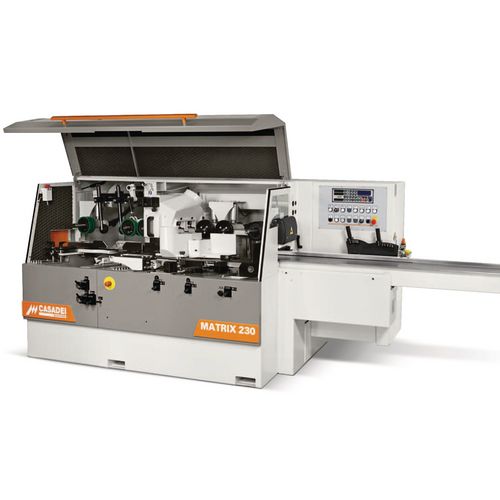

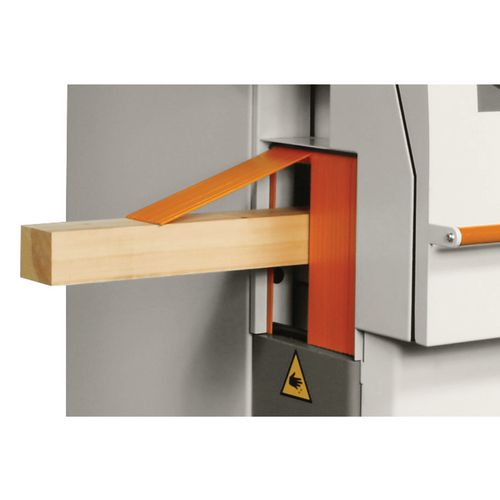

Profilierautomat
CASADEI MATRIX 230 / 5
Mit 4 Spindeln A-Ausführung mit Programmsteuerung und motorischer Höhenverstellung
40.250,00
EUR zzgl. Ust. / Stück
47.897,50
EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 5224011
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Für Werkstücke bis max. 230 x 120 mm
- Spanabnahme bis 6 mm einstellbar
- Mit Direkt-Anlauf
- Rohrversteifter Monoblock-Maschinenständer gewährleistet einen vibrationsarmen Lauf
- Einlaufführung über präzises Parallelogrammsystem bequem manuell verstellbar

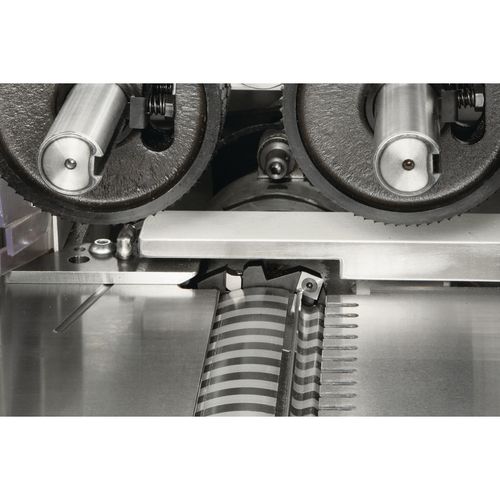

- Vorabrichten des Werkstückes auf der rechten Seite mittels Fügefalzfräser auf Abrichtspindel für winkelgenaues Hobeln
- Besonders langer Einlauftisch mit geschliffener Gussoberfläche für eine präzise Führung langer und verdrehter Werkstücke

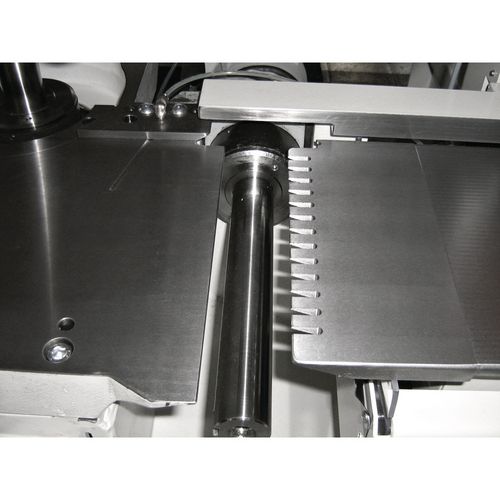

- Austauschbarer Hart-Chrom-Einsatz mit Tischlippen vor den Vertikalspindeln
- Verwindungssteifer Vorschubträger aus verripptem Stahl für präzises Arbeiten
- Gleichzeitige Verstellung des Vorschubträgers und der oberen Horizontalspindel (motorische Verstellung auf Wunsch)

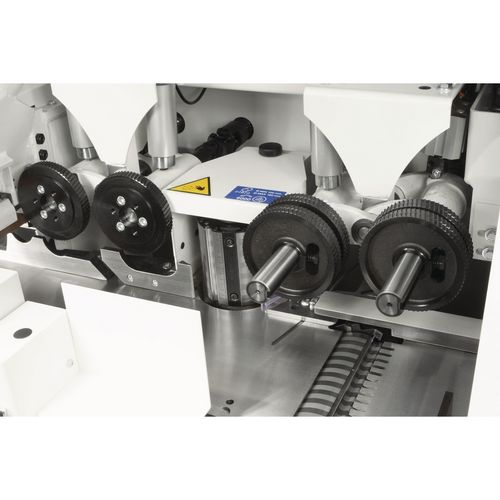

- Vorschubrollen aus Stahl, gehärtet und gezahnt, mit mechanischem Druck
- Präziser und leichtgängiger Einzug des Werkstückes durch Einzugswalze vor der Abrichtspindel (stufenlos von 4-20 m/min.)
- Spindelhülse (100 mm) aus Gusseisen
- Die Einstellung der Arbeitsaggregate erfolgt an der Maschinenvorderseite bei geschlossener Vollschutzkabine

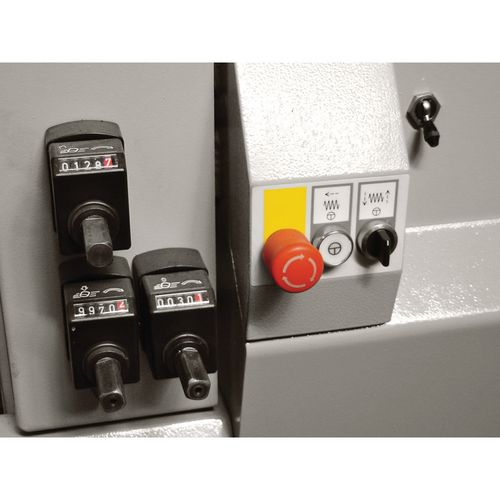

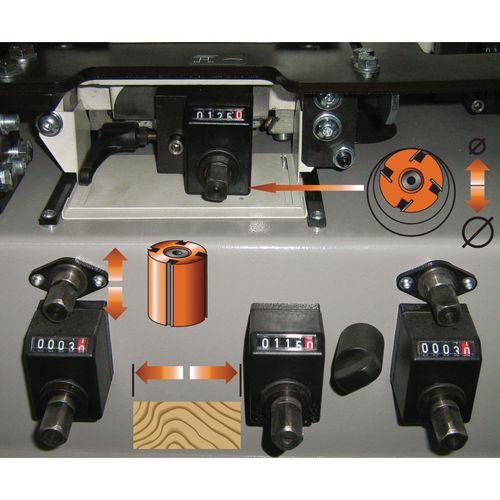

- Mechanische Dezimalanzeigen zur Anzeige der Arbeitsbreite und -höhe
- Vollschutzkabine mit lärmreduzierender Verkleidung, Kontrollfenster und Sicherheitsmikroschalter
A-Ausführung
- Mit elektronischer Programmiereinheit mit Mikroprozessor zur Positionierung der linken Vertikal- und der oberen Horizontalspindel
- Speicherkapazität 99 Programme
- Motorische Höhenverstellung der Vorschubeinheit und der oberen Horizontalspindel
| Anschluss Absaugung | |
|---|---|
| Absaugstutzendurchmesser | 1 x 150 / 4 x 120 mm |
| Antriebsleistung | |
|---|---|
| Motor untere Horizontalspindel (Abrichte) | 4 kW |
| Motor obere Horizontalspindel (Dicke) | 4 kW |
| Motor Vertikalspindeln | 5.5 kW |
| Motor(en) Vorschub | 2,2 kW |
| Einlauftisch | |
|---|---|
| Länge Einlauftisch | 2000 mm |
| Einstellbereich Einlaufführung am Einlauftisch | 10 mm |
| Geräuschemission | |
|---|---|
| Emissions-Schalldruckpegel an der Einlaufstrecke im Leerlauf EN ISO 11202:1995 | 79.0 dB(A) |
| Emissions-Schalldruckpegel an der Einlaufstrecke bei der Bearbeitung EN ISO 11202:1995 | 88.2 dB(A) |
| Emissions-Schalldruckpegel an der Auslaufstrecke im Leerlauf EN ISO 11202:1995 | 72.5 dB(A) |
| Emissions-Schalldruckpegel an der Auslaufstrecke bei der Bearbeitung EN ISO 11202:1995 | 84.9 dB(A) |
| Schalleistungspegel Lw im Leerlauf EN ISO 3746:1995 | 91.0 dB(A) |
| Schalleistungspegel Lw bei der Bearbeitung EN ISO 3746:1995 | 102.9 dB(A) |
| Erläuterung Geräuschemission | 2009 Normen |
| Spindeln | |
|---|---|
| Spanabnahme | 6 mm |
| Drehzahl | 6000 min¯¹ |
| Durchmesser | 40 mm |
| Nutzbare Länge Horizontalspindel | 250 mm |
| Nutzbare Länge Vertikalspindel | 140 mm |
| Axialverstellung Horizontalspindeln | 40 mm |
| Axialverstellung Vertikalspindeln | 40 mm |
| Werkzeugdurchmesser min. erste untere Horizontalspindel | 120 mm |
| Werkzeugdurchmesser max. erste untere Horizontalspindel | 140 mm |
| Werkzeugdurchmesser min. Vertikalspindeln | 100 mm |
| Werkzeugdurchmesser max. Vertikalspindeln | 180 mm |
| Werkzeugdurchmesser min. zweite untere Horizontalspindel | 100 mm |
| Werkzeugdurchmesser max. zweite untere Horizontalspindel | 180 mm |
| Vorschub | |
|---|---|
| Geschwindigkeit | 4 – 20 m/min |
| Rollendurchmesser | 140 mm |
| Werkstück/Fertigteil Abmessungen | |
|---|---|
| Fertigteil Breite/Tiefe max. | 230 mm |
| Fertigteil Höhe max. | 120 mm |
| Werkstückbreite min. | 25 mm |
| Werkstückhöhe min. | 6 mm |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Einlauftisch aus Stahlrohrkonstruktion mit gehärtetem Einsatz vor der Abrichtspindel
- Gleichzeitige manuelle Einstellung des Hohlträgers und der oberen Horizontalspindel
- Bedienelemente an der Vorderseite der Maschine mit mechanischen Dezimalanzeigen
- Einstellsystem QUICK SET
- Schutzkabine mit lärmreduzierender Verkleidung, Kontrollfenster, Sicherheitsmikro und Innenbeleuchtung
- Zusätzl. Vorschubeinrichtung (Vorabrichte) mit Schnellausschluß

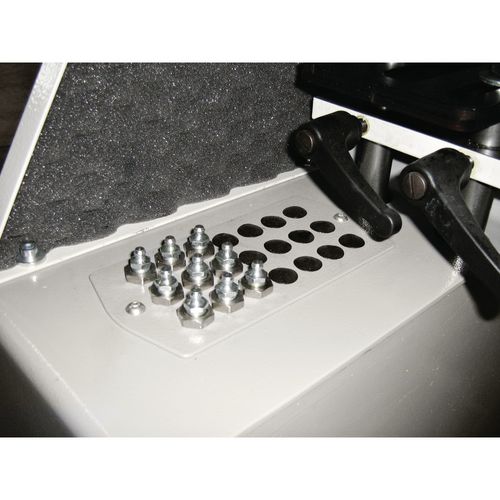

- Mauelle Pumpe für die Schmierung von Arbeitstisch und Stahlführungen
- Wählschalter für Vorschub mit Schaltimpulsen Vorlauf
- Elektronische 2-Achs-Programmiereinheit für die linke Vertikalspindel und die obere Horizontalspindel mit 300 speicherbaren Programmen
- untere Horizontalspindel (Abrichtspindel)
- rechte Vertikalspindel
- linke Vertikalspindel
- obere Horizontalspindel
SCM Group S.p.A CASADEI
Via del Lavoro 1/3
Po box 168
36016 Thiene – Vicenza
Italien / Italy
info@casadeibusellato.com
Via del Lavoro 1/3
Po box 168
36016 Thiene – Vicenza
Italien / Italy
info@casadeibusellato.com
Wird in der Artikelbeschreibung und/oder in der Beschreibung des Lieferumfangs eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mangelhaftungsrechte Ihrem Verkäufer gegenüber hiervon unberührt. Umfang, Dauer, Inhalt und den Garantiegeber entnehmen Sie bitte den Garantiebedingungen. Für Druckfehler, Irrtümer oder fehlerhafte Darstellung wird nicht gehaftet. Technische und optische Änderungen sind vorbehalten. Abb. teilweise mit optionalem Zubehör. Die Lieferung erfolgt ausschließlich nach unseren Lieferungs- und Zahlungsbedingungen. Der Verkauf erfolgt über den Fachhandel.
Ausstattungsoptionen
Ausstattungsoptionen nicht nachrüstbar, erhältlich nur bei Bestellung einer Neumaschine ab Werk.
